لقد دخل سوق الأنابيب المموجة العالمي مرحلة توسع مستدام، مما أدى بشكل أساسي إلى إعادة تحديد معايير الصرف البلدي، والبنية التحتية تحت الأرض، وأنظمة حماية المرافق.
بحلول عام 2025، من المتوقع أن يتراوح حجم سوق الأنابيب المموجة العالمية في حدود 15.57 مليار دولار أمريكي إلى 22.0 مليار دولار أمريكي، مع معدل نمو سنوي مركب متوقع يبلغ حوالي 4.35% - 4.5% حتى عام 2033. وتشير توقعات السوق إلى أن القيمة الإجمالية قد تقترب من 32.24 مليار دولار أمريكي بحلول نهاية الفترة المتوقعة.
ضمن هذه القاعدة المتوسعة، تمثل أنظمة الأنابيب المموجة مزدوجة الجدار حوالي 46.67% من إجمالي حصة السوق , مما يجعلها العمود الفقري الهيكلي لشبكات الصرف الصحي الحديثة.
تمثل منطقة آسيا والمحيط الهادئ حاليًا أكبر مركز للإنتاج والاستهلاك، حيث تساهم بحوالي 46.68% من الطلب العالمي. وهذه الهيمنة مدفوعة بالتوسع الحضري المتسارع، وتحديث البنية التحتية على نطاق واسع، ومبادرات إدارة المياه الموسعة.
| مؤشر | قيمة |
| حجم السوق 2025 | 15.57-22.0 مليار دولار أمريكي |
| معدل النمو السنوي المركب (حتى 2033) | 4.35%-4.5% |
| توقعات 2033 | 32.24 مليار دولار أمريكي |
| حصة سوق DWC | 46.67% |
| حصة آسيا والمحيط الهادئ | 46.68% |
إن نمو السوق هو نمو هيكلي وليس دوري، مدفوعا بتخصيص رأس مال البنية التحتية على المدى الطويل.
يرتبط تسريع الاستثمار في خط إنتاج DWC ارتباطًا وثيقًا باتجاهات استبدال المواد.
تواجه خطوط أنابيب الخرسانة والحديد الزهر التقليدية تحديات مستمرة، بما في ذلك التآكل الكيميائي الناتج عن التعرض لكبريتيد الهيدروجين (H₂S)، وتكاليف التركيب الباهظة بسبب الوزن الزائد، ومخاطر التسرب في واجهات الاتصال.
في المقابل، توفر الأنابيب المموجة ذات الجدار المزدوج HDPE وPP ما يلي:
نسبة القوة إلى الوزن عالية
عمر الخدمة التصميمي يتراوح بين 50 إلى 100 عام في ظل ظروف التثبيت المناسبة
مقاومة قوية للتآكل الكيميائي والكهروكيميائي
انخفاض معامل خشونة مانينغ بشكل ملحوظ (~0.009 مقارنة بـ ~0.013 للخرسانة)
تعمل الخشونة الهيدروليكية المنخفضة على تحسين كفاءة التدفق وتقليل متطلبات طاقة الضخ في أنظمة الصرف لمسافات طويلة.
جعلت مزايا الأداء هذه من أنظمة DWC الحل المفضل لتطبيقات مياه الأمطار والصرف الصحي وتصريف الطرق السريعة.
يتضمن تصنيع الأنابيب المموجة ذات الجدار المزدوج عملية بثق البلاستيك الحراري المستمر وتشكيل الفراغ.
يتضمن خط إنتاج DWC الحديث عادةً ما يلي:
نظام التغذية الوزني
وحدات البثق المزدوجة (أو نظام البثق المشترك)
رأس القالب الحلزوني الدقيق
المموج مع نظام التبريد ونقل الوحدة
قسم معايرة الفراغ
وحدة قطع بدون شرائح
نظام التراص التلقائي
يؤثر كل نظام فرعي بشكل مباشر على الأداء الهيكلي وكفاءة الطاقة واستقرار الإنتاج.
تمثل وحدة البثق النواة الحرارية والريولوجية لخط الإنتاج.
بالنسبة لمعالجة HDPE وPP، يظل البثق باللولب الفردي هو المعيار الصناعي.
تستخدم الأنظمة عالية الأداء عادةً ما يلي:
نسب L/D بين 33:1 و40:1
أقسام تغذية مخددة
مناطق التلدين الأمثل
يتيح هذا التكوين إنتاجية عالية مع الحفاظ على درجة حرارة الذوبان التي يتم التحكم فيها، مما يقلل من مخاطر التدهور الحراري.
يمكن للأنظمة اللولبية المفردة المحسنة تحقيق مستويات محددة من استهلاك الطاقة في حدود 0.08-0.12 كيلووات ساعة/كجم , مما يعكس عملية تلدين عالية الكفاءة.
عند معالجة PVC، يلزم وجود آلات بثق لولبية مزدوجة متوازية أو مخروطية الشكل.
تتطلب حساسية القص وعدم الاستقرار الحراري لـ PVC نقل الإزاحة الإيجابية القسرية بدلاً من النقل القائم على الاحتكاك.
تسمح أنظمة اللولب المزدوج بما يلي:
نافذة معالجة أوسع
تحميل حشو أعلى
تحسين التنفيس والقدرة على التنظيف الذاتي
على الرغم من أن الاستثمار الأولي أعلى، إلا أن وفورات تكاليف الصياغة يمكن أن تحسن بشكل كبير العائد على المدى الطويل.
| المعلمة | القيمة النموذجية |
| طاقة محددة لبرغي واحد | 0.08-0.12 كيلووات ساعة/كجم |
| طاقة الخط الشاملة (الأنظمة المتقدمة) | ~0.31 كيلووات ساعة/كجم |
| الحالة الأمثل | ~0.15 كيلووات ساعة/كجم |
| حصة الراتنج من تكلفة الإنتاج | 70%-80% |
تحدد كفاءة المواد والطاقة بشكل مباشر الربحية على المدى الطويل.
قد تقدم قوالب العنكبوت التقليدية خطوط لحام تضعف مقاومة الضغط وصلابة الحلقة.
تعتمد أنظمة DWC الحديثة رؤوس القالب ذات الشياق الحلزوني، والتي:
القضاء على تشكيل خط اللحام
تعزيز توزيع الذوبان المحيطي
تحسين توحيد سمك الجدار
تعمل تقنية البثق المشترك متعدد الطبقات على تحسين تحسين هيكل التكلفة.
تسمح تكوينات القالب المكونة من ثلاث أو أربع طبقات بما يلي:
طبقات خارجية/داخلية رقيقة من الراتنج البكر
ما يصل إلى 70% من مادة PCR المعاد تدويرها في الطبقة الأساسية
يحافظ هذا الهيكل ذو الطبقات على السلامة الميكانيكية مع تقليل تكلفة المواد لكل متر.
يحدد المموج الدقة الهندسية وجودة السطح وسقف سرعة الإنتاج.
بالنسبة لأقطار الأنابيب التي يقل قطرها الخارجي عن 500 مم تقريبًا، توفر أنظمة المسارات المتسلسلة المستمرة سرعة خطية عالية من خلال صفائف الوحدات المتداولة.
بالنسبة للأقطار التي تتراوح من 800 إلى 1800 ملم، تتطلب الأنظمة المستمرة مصفوفات وحدات واسعة النطاق، مما يزيد من البصمة وتكلفة الأدوات.
تعمل أنظمة النقل المكوكية على تقليل متطلبات الوحدة إلى حوالي 6-10 أزواج لكل جانب، حتى بالنسبة للأقطار الكبيرة. تنفصل الوحدات بعد التبريد وتعود عبر مسار عالي السرعة لتدخل الإنتاج مرة أخرى.
تعمل هذه البنية على تقليل الاستثمار الثقيل في الأدوات بشكل كبير وتسريع كفاءة التغيير.
أنا يتناسب مع ح ^ 3
حيث يمثل h ارتفاع الضلع.
نظرًا لأن القصور الذاتي الهيكلي يقاس بمكعب ارتفاع الضلع، فإن الانحرافات الهندسية الصغيرة يمكن أن تولد اختلافات كبيرة في الصلابة بشكل غير متناسب.

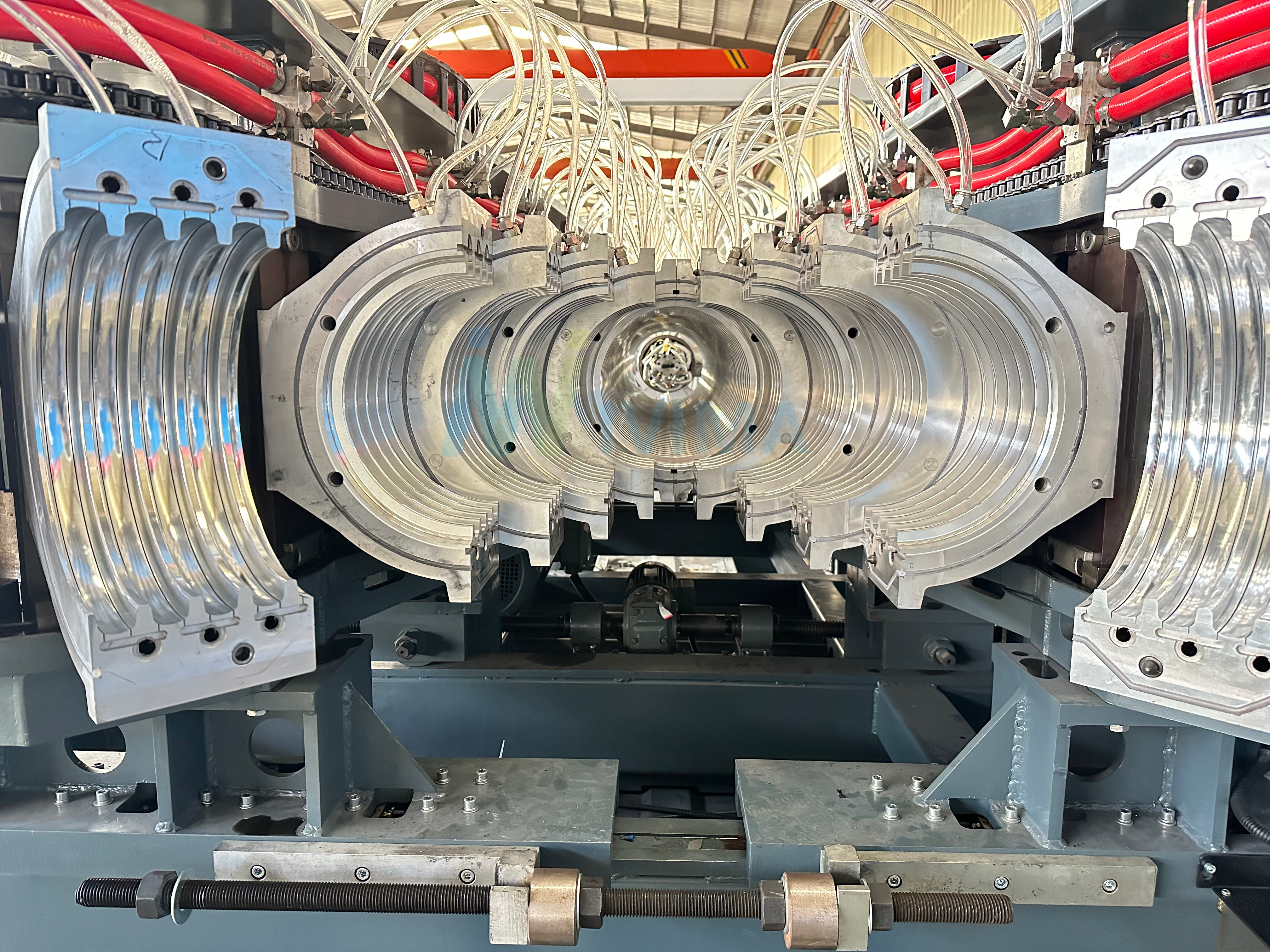

في إنتاج DWC، يتم تعريف هندسة الأضلاع من خلال دقة قالب التموج، وتوحيد توزيع الفراغ، وتزامن التشكيل.
تحدد الإدارة الحرارية الحد المادي لسرعة الإنتاج.
تستخدم الأنظمة المبردة بالماء قنوات تبريد داخلية داخل قوالب قوالب الألومنيوم، مما يوفر قدرة أعلى بكثير على إزالة الحرارة من الأنظمة المعتمدة على الهواء. يمكن تحقيق سرعات إنتاج تصل إلى 25 م/دقيقة للأنابيب مقاس 250 مم ومستويات إنتاج تتجاوز 750 كجم/ساعة في ظل ظروف مثالية.
تعمل أنظمة التبريد الفائق القائمة على الهواء على التخلص من مخاطر تسرب المياه وتبسيط عملية الصيانة ولكنها قد تحد من الحد الأقصى للإنتاج في التطبيقات ذات الجدران السميكة ذات القطر الكبير.
يمثل كل نهج مقايضة هندسية بين سقف الأداء والبساطة الميكانيكية.
تدمج خطوط DWC المتقدمة أنظمة التحكم Siemens أو B&R PLC للتنسيق المتزامن بين:
سرعة المسمار الطارد
سرعة السحب
سرعة وحدة المموج
تتيح وحدات التغذية الوزنية والماسحات الضوئية لسمك الجدار بالموجات فوق الصوتية إمكانية التحكم في الوزن في الوقت الفعلي.
بدون التحكم في الحلقة المغلقة، غالبًا ما يزيد المشغلون الإنتاج لتجنب مخاطر انخفاض السُمك، مما يتسبب في هدر المواد بنسبة 3% إلى 5%.
يمكن للأنظمة الآلية تقليل الاستخدام الزائد للمواد بنسبة 1% إلى 2%.
على افتراض:
إنتاج 1000 كجم/ساعة
7000 ساعة تشغيل سنويا
7000 طن راتنج سنويا
إن توفير المواد بنسبة 1%-2% يعادل 70-140 طنًا من HDPE سنويًا.
يمكن أن يؤدي هذا التخفيض إلى تقصير فترات الاسترداد بشكل كبير لأنظمة الأتمتة المتطورة.
يختلف الإنفاق الرأسمالي الأولي بشكل كبير بناءً على نطاق القطر وتطور النظام.
| إعدادات | الميزانية المقدرة |
| خط 200-800 ملم | 70,000-150,000 دولار أمريكي |
| خط البثق المشترك عالي السرعة 1200-1800 مم | 350,000-1,000,000+ دولار أمريكي |
| طول الخط النموذجي | 40-60 مترا |
| وزن المموج الكبير | > 43 طناً |
يجب أن يأخذ تخطيط المصنع في الاعتبار الأساسات ذات الأحمال الثقيلة، والرافعات العلوية، ومساحة التخزين للأنابيب النهائية ذات القطر الكبير.
في ظل ظروف تمثيلية:
خرج 1000 كجم/ساعة
7000 ساعة تشغيل سنوية
توفير مادي بنسبة 1%-2%
يمكن للأنظمة عالية الأداء أن تحقق النتائج المرجوة في غضون 8.5 إلى 14 شهرًا تقريبًا، اعتمادًا على تكلفة الراتنج المحلي وكفاءة التشغيل.
ومع توسع الإنفاق على البنية التحتية وتعزيز اللوائح البيئية لحلول الأنابيب طويلة العمر القابلة لإعادة التدوير، يصبح الاستثمار في خطوط إنتاج DWC عالية الكفاءة قرارًا استراتيجيًا وليس ترقية تكتيكية.
توفر الأنظمة المتكاملة عالية السرعة التي تنسق استقرار البثق وتقنية القالب الدقيقة وهندسة المموج والتحكم الآلي في المواد للمصنعين الأساس الهيكلي المطلوب لأداء SN8 المستقر والمواءمة مع تصنيفات الصلابة الأعلى في بيئات البنية التحتية الصعبة.
المتقدمة في هذا السياق توضح حلول خطوط إنتاج الأنابيب المموجة مزدوجة الجدار كيف يمكن للتكامل الهندسي مواءمة الأداء الميكانيكي، وكفاءة التكلفة، والربحية على المدى الطويل.
