Оптимизация экструзионных линий для производства труб из ПНД: технические критерии выбора и анализ управления технологическим процессом

Производство труб из полиэтилена высокой плотности (HDPE) — это сложный промышленный процесс, требующий точной синхронизации науки о полимерах, термодинамики и машиностроения. Хотя обсуждения закупок часто сосредоточены на номинальной производительности, долгосрочная прибыльность экструзионной линии зависит от ее способности поддерживать точность размеров и структурную целостность в условиях высоких скоростей. Система выбора профессионального оборудования должна выйти за рамки простого сравнения «покупной цены» и перейти к комплексной оценке совокупной стоимости владения (TCO) и общей эффективности оборудования (OEE).

В этой статье представлена ​​многомерная логика настройки производственных линий ПНД. Согласовывая механические характеристики с реологическими свойствами конкретных смол, таких как PE80, PE100 и бимодальный PE100, производители могут устранить распространенные дефекты, такие как провисание, разрушение расплава и слабые линии сварки, гарантируя соответствие международным стандартам, таким как ISO 4427 и ASTM D3350.

Трехуровневая структура выбора производственной линии

Выбор оптимальной конфигурации экструзии требует многоуровневого процесса принятия решений. Чтобы обеспечить точность инвестиций, критерии отбора разделены на три стратегических уровня:

• Первичные критерии (физические границы): это не подлежащие обсуждению физические требования, которые определяют фундаментальную архитектуру линии, включая диапазон диаметров труб и возможности стандартного соотношения размеров (SDR).

• Вторичные критерии (эффективность процесса). Эти факторы определяют доходность и себестоимость единицы продукции. Они сосредоточены на стабильности давления расплава, эффективности охлаждения и степени автоматизации замкнутого цикла.

• Третичные критерии (долгосрочная стратегическая оценка): этот уровень оценивает устойчивые экономические показатели, включая потребление энергии (кВтч/кг), удобство обслуживания и возможности технической поддержки поставщика.

Уровень 1: Первичные границы отбора

Физические характеристики целевого продукта определяют размер экструдера, конструкцию канала потока головки и мощность последующей системы охлаждения. В следующей таблице представлены основные параметры, используемые для определения основного технического объема:

Согласование геометрии экструдера с реологией полимера

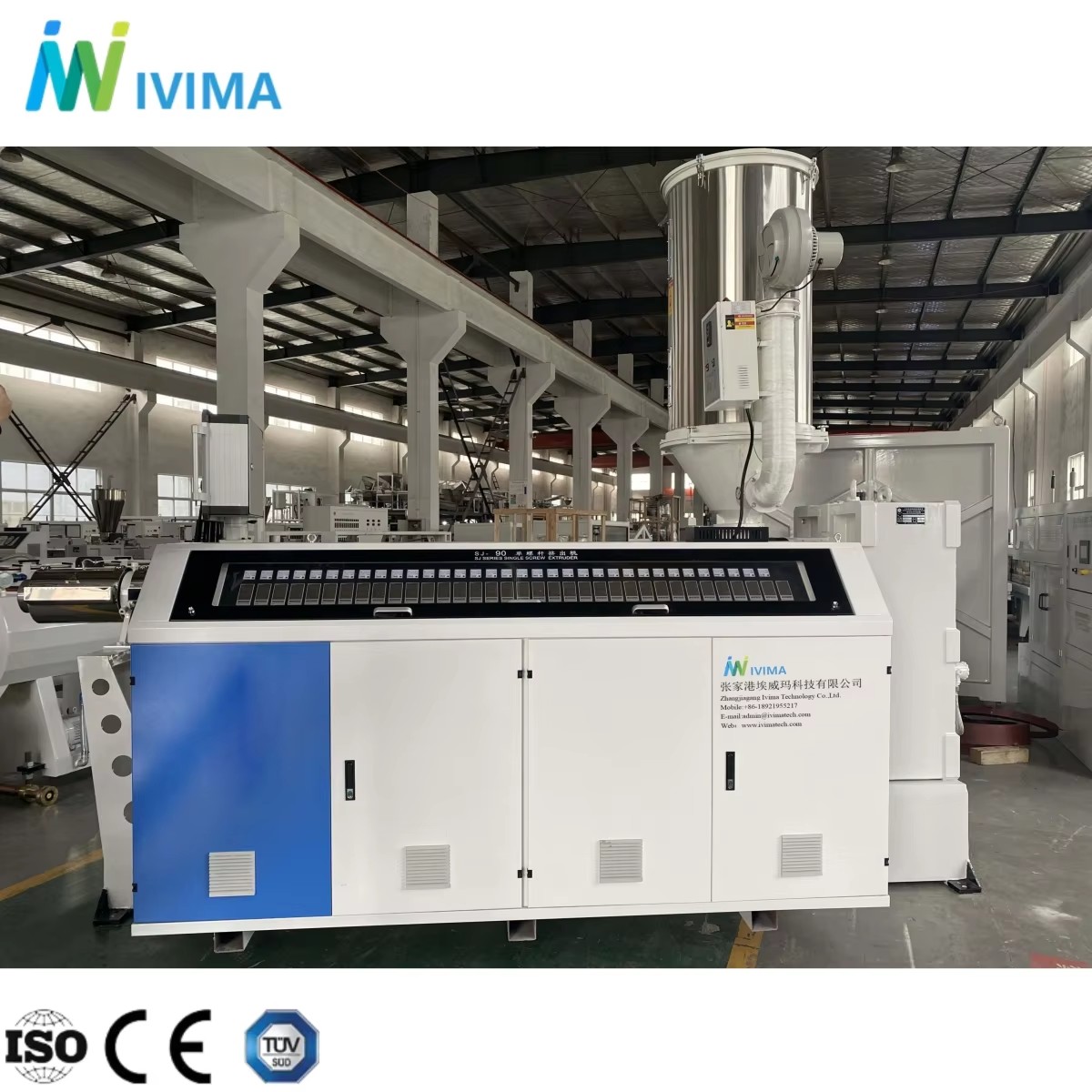

Сердцем любой линии по производству полиэтилена высокой плотности является одношнековый экструдер. Полиэтилен высокой плотности требует длительного времени пребывания и точного контроля температуры для достижения полной пластификации. В стандартных высокопроизводительных конфигурациях обычно используется барьерный шнек в паре с подающей втулкой с канавкой, что обеспечивает соотношение длины к диаметру (L/D) строго между 30:1 и 40:1..

Инженерные риски неправильного определения размеров

Распространенной отраслевой ошибкой является стремление к «универсальным» машинам, приводящее к двум явным техническим сбоям:

1. Недостаточный размер (превышение скорости): использование небольшого экструдера для подачи больших объемов требует очень высокой скорости вращения шнека. Это приводит к чрезмерному трению сдвига, в результате чего температура расплава превышает безопасный порог в 250°C. Это приводит к молекулярной деградации и дефектам поверхности.

2. Превышение размера (низкоскоростная стагнация): эксплуатация большого экструдера с малой производительностью приводит к чрезмерному времени пребывания. Полимер застаивается в нагретом стволе, вызывая термическое окисление и нестабильную прочность расплава, что нарушает точность размеров.

Разработка головки штампа: устранение структурных недостатков

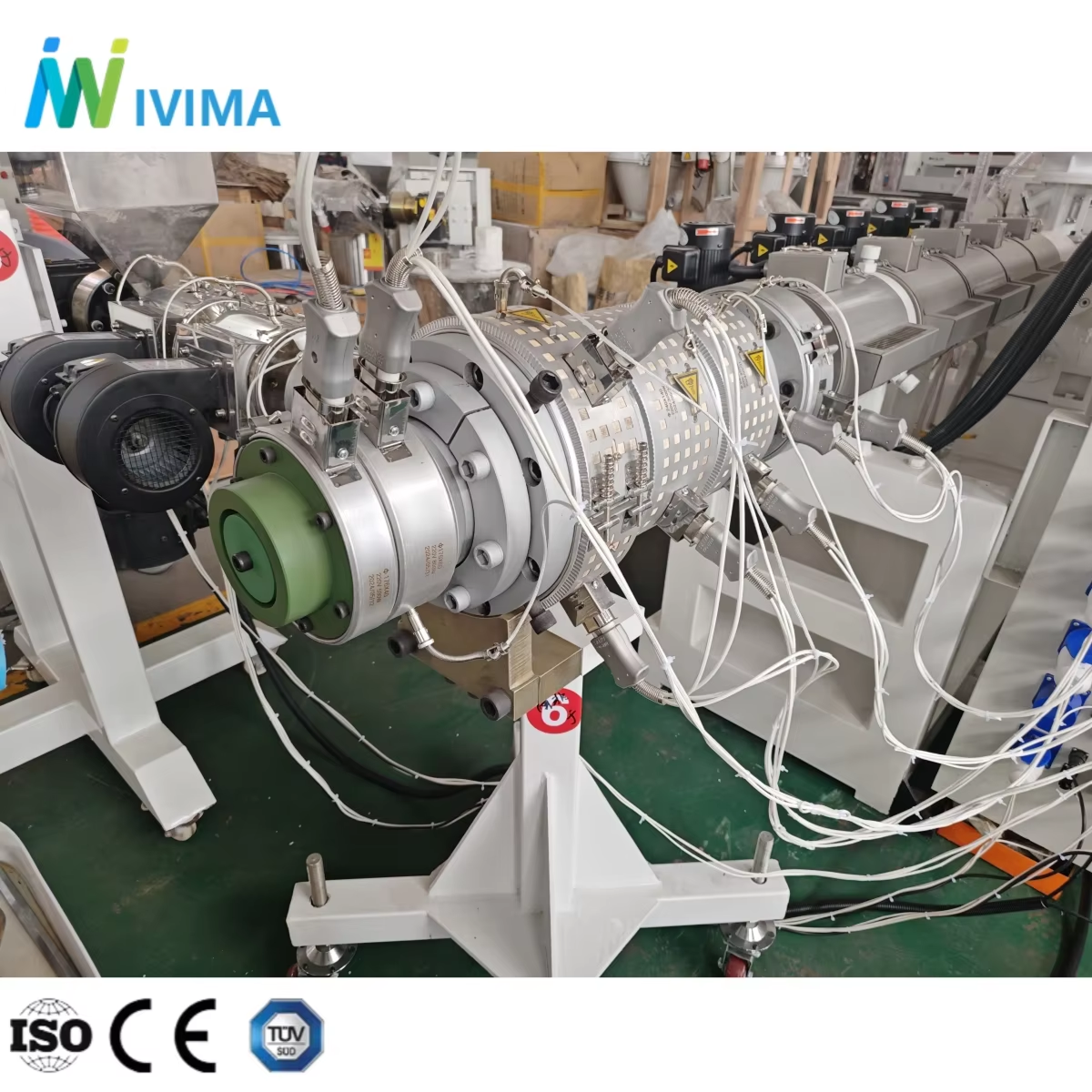

Головка штампа является заключительной стадией формования расплавленного полимера. При производстве напорных труб решающее значение имеет структурная однородность стенки. Многие производители ошибочно используют матрицы «Паук» (распространенные при производстве ПВХ) для ПНД. Однако физические ножки, удерживающие внутреннюю оправку, разделяют поток расплава ПЭВП, создавая продольные линии сварки . Поскольку ПЭВП быстро кристаллизуется, эти разделенные потоки часто не могут полностью слиться на молекулярном уровне, создавая постоянные линии разломов, которые приводят к сбоям во время длительных испытаний гидростатическим давлением.

Для всех высококачественных применений HDPE использование спиральной оправки технически является обязательным.

Расплав распределяется по перекрывающимся спиральным каналам, преобразуя продольный поток в перекрывающиеся радиальные слои. Это трехмерное распределение потока:

• Устраняет все границы разделения расплава (линии сварки).

• Обеспечивает равномерное распределение толщины стенок по окружности.

• Обеспечивает постоянную устойчивость к окружающим нагрузкам, необходимую для газо- и водоснабжения.

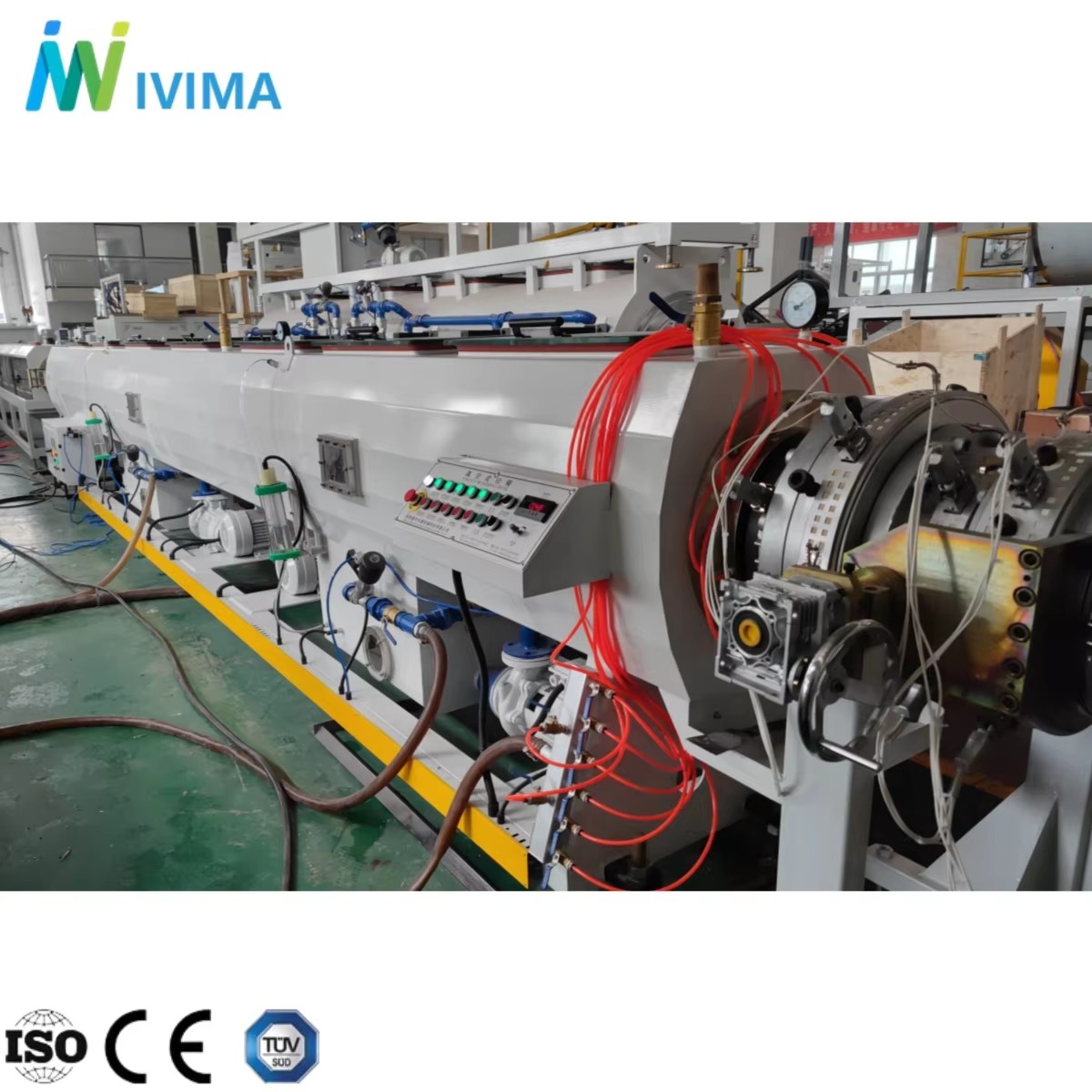

Управление термодинамикой: улучшенное охлаждение и предотвращение провисания

ПЭВП имеет удельную теплоемкость примерно 2,25 кДж/кг·К , что более чем в два раза выше, чем у ПВХ. Это означает, что система охлаждения должна извлечь огромное количество энергии для стабилизации трубы.

По мере того, как стенки трубы становятся толще (наружный диаметр > 75 мм), внешняя поверхность охлаждается, а внутренняя сердцевина остается расплавленной. Под действием силы тяжести эта внутренняя масса течет вниз — явление, известное как провисание , — в результате чего верхняя стенка становится тонкой, а нижняя — чрезмерно толстой.

Технология внутреннего охлаждения труб (IPC)

Чтобы преодолеть физический предел внешнего охлаждения, на современных производственных линиях применяется внутреннее охлаждение труб (IPC) . Эта система вводит окружающий воздух или водяной туман во внутреннюю полость трубы, одновременно отводя тепло с обеих сторон стены. Преимущества такого подхода значительны:

• Устранение провисания: фиксирует структуру полимера на месте до того, как сила тяжести может вызвать смещение.

• Эффективность производства: Уменьшает общую необходимую длину охлаждающих резервуаров до 40%.

• Оптимизация пространства: позволяет сократить производственные линии при сохранении высоких линейных скоростей.

Автоматизация и прецизионное регулирование массового расхода

Стабильность является предпосылкой качества. Традиционные системы объемной подачи не могут учитывать изменения объемной плотности сырья или введение переработанных материалов. Это приводит к «резкости» давления расплава и колебаниям размеров.

А Современная линия по производству полиэтилена высокой плотности должна быть закреплена системой гравиметрического дозирования по потере веса . В этой технологии используются высокоточные тензодатчики для измерения точной массы полимера, поступающего в загрузочное отверстие. Система обеспечивает:

• Прецизионный контроль: поддерживает колебания веса материала на метр в пределах ±0,1%..

• Экономия материалов: исключает стандартный «запас прочности» в 1–2%, обычно используемый операторами, обеспечивая возврат инвестиций в течение нескольких месяцев.

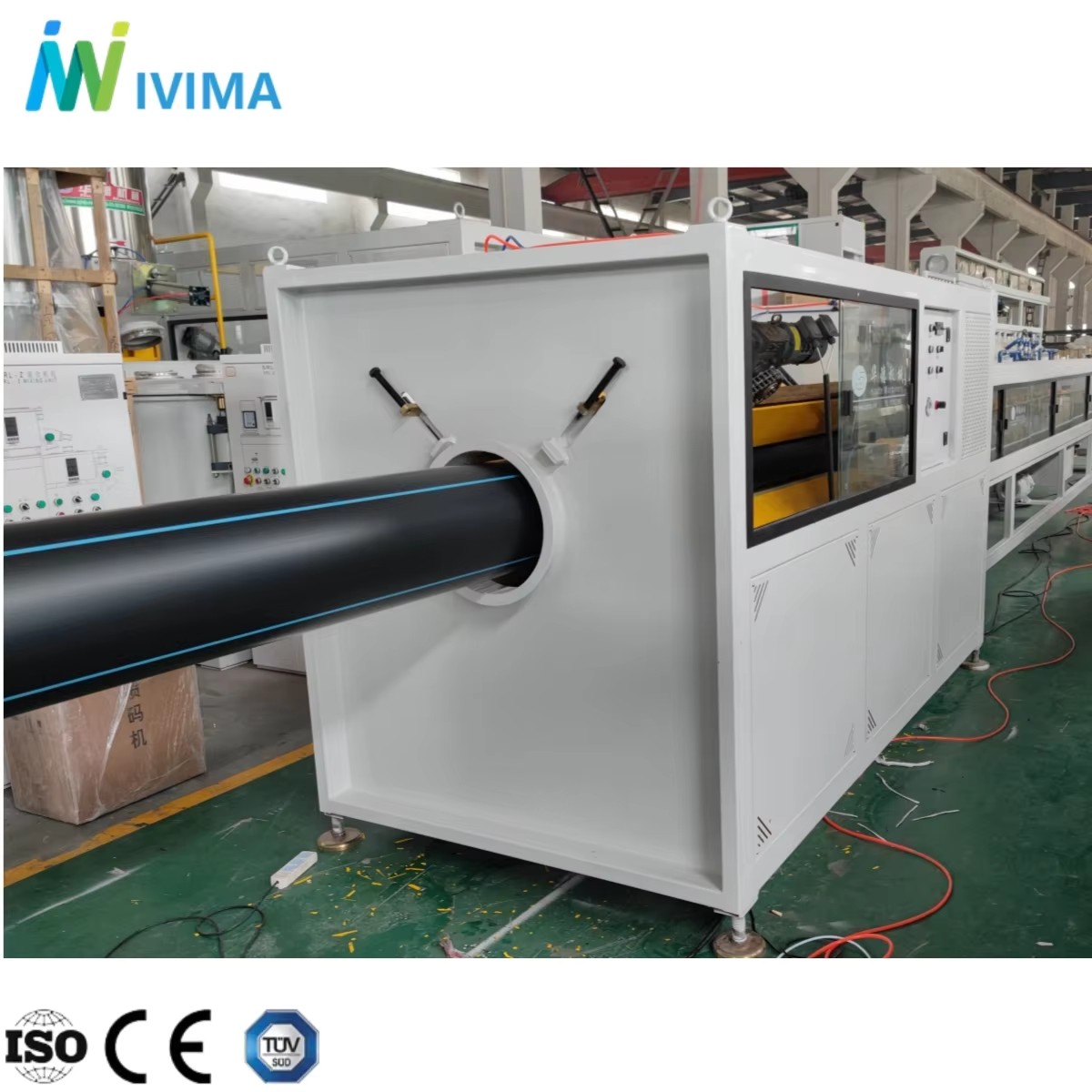

• Синхронизация с замкнутым контуром: автоматически регулирует скорость вытягивания и частоту вращения экструдера для компенсации любых изменений плотности материала.

Корреляция дефектов конечного продукта с основными причинами оборудования

Большинство нарушений качества при производстве труб из ПНД не случайны; они являются прямым результатом ошибок конфигурации оборудования. Приведенная ниже таблица служит диагностическим инструментом для определения механического источника распространенных дефектов.

Устранение отраслевых заблуждений и ошибок выбора

Технические закупки часто омрачаются маркетинговыми заявлениями, которые не соответствуют инженерной реальности. Чтобы обеспечить долгосрочный успех экструзионного предприятия, необходимо устранить следующие заблуждения:

• Ловушка «максимальной производительности». Номинальная максимальная производительность машины редко соответствует ее «оптимальному рабочему окну». Устойчивое производство обычно происходит при 80-90% максимальной нагрузки. Доведение машины до 100% обычно приводит к чрезмерному сдвигу и сбою в охлаждении.

• «Миф о вторичной переработке»: хотя многие поставщики заявляют о 100% совместимости переработанных материалов, реальность такова, что без современных устройств смены сеток и гравиметрических систем с высоким крутящим моментом переработанное сырье приводит к резким скачкам давления расплава и структурной нестабильности.

• Увеличение размеров для «защищенности на будущее»: покупка линии диаметром 110 мм для производства труб диаметром 20 мм неэффективна. Низкая частота вращения, необходимая для малой производительности, приводит к плохому перемешиванию и термическому разложению из-за чрезмерного времени пребывания.

Системная целостность и операционная стабильность

Конечная цель производства труб из ПНД – не просто производить трубы, а производить трубы, соответствующие стандартам, с минимально возможной себестоимостью единицы продукции . Это требует системного подхода, при котором экструдер, фильерная головка, охлаждающие резервуары и автоматика рассматриваются как единый термодинамический блок.

Отдавая предпочтение спиральной оправки , внедряя структурной целостности внутреннее охлаждение труб для точности размеров и закрепляя процесс с помощью гравиметрического контроля , производители могут гарантировать, что их производственные линии обеспечивают стабильное качество. В отрасли, где инфраструктурные проекты требуют 50-летнего срока службы, выбор оборудования, основанный на этих инженерных основах, является единственным путем к долгосрочному коммерческому и техническому успеху.
