تحسين خطوط بثق الأنابيب HDPE: معايير الاختيار الفنية وتحليل التحكم في العمليات

يعد تصنيع أنابيب البولي إيثيلين عالي الكثافة (HDPE) عملية صناعية معقدة تتطلب التزامن الدقيق لعلوم البوليمرات والديناميكا الحرارية والهندسة الميكانيكية. في حين أن مناقشات الشراء تركز في كثير من الأحيان على قدرات الإنتاج الاسمية، فإن الربحية طويلة الأجل لخط البثق تعتمد على قدرته على الحفاظ على دقة الأبعاد والسلامة الهيكلية في ظل ظروف عالية السرعة. يجب أن يتجاوز إطار اختيار المعدات الاحترافي مقارنات 'سعر الشراء' البسيطة إلى تقييم شامل للتكلفة الإجمالية للملكية (TCO) والفعالية الإجمالية للمعدات (OEE).

تؤسس هذه المقالة منطقًا متعدد الأبعاد لتكوين خطوط إنتاج HDPE. من خلال مواءمة المواصفات الميكانيكية مع الخصائص الريولوجية لراتنجات معينة - مثل PE80، وPE100، وPE100 ثنائي النسق - يمكن للمصنعين التخلص من العيوب الشائعة مثل الترهل، والكسر الذائب، وخطوط اللحام الضعيفة، مما يضمن الامتثال للمعايير الدولية مثل ISO 4427 وASTM D3350.

إطار ثلاثي المستويات لاختيار خط الإنتاج

يتطلب تحديد تكوين البثق الأمثل عملية صنع القرار متعددة الطبقات. ولضمان دقة الاستثمار، تنقسم معايير الاختيار إلى ثلاثة مستويات استراتيجية:

• المعايير الأساسية (الحدود المادية): هذه هي المتطلبات المادية غير القابلة للتفاوض والتي تحدد البنية الأساسية للخط، بما في ذلك نطاق قطر الأنبوب وقدرات نسبة الأبعاد القياسية (SDR).

• المعايير الثانوية (كفاءة العملية): تحدد هذه العوامل معدل العائد وتكلفة وحدة الإنتاج. وهي تركز على استقرار ضغط الذوبان، وكفاءة التبريد، ودرجة أتمتة الحلقة المغلقة.

• المعايير الثلاثية (التقييم الاستراتيجي طويل المدى): يقوم هذا المستوى بتقييم الأداء الاقتصادي المستدام، بما في ذلك استهلاك الطاقة (كيلوواط ساعة/كجم)، وسهولة الصيانة، وقدرة الدعم الفني لمقدم الخدمة.

المستوى 1: حدود الاختيار الأولية

تحدد المواصفات المادية للمنتج المستهدف حجم الطارد، وتصميم قناة التدفق للقالب، وقدرة نظام التبريد النهائي. يوضح الجدول التالي المعلمات الأساسية المستخدمة لتحديد النطاق الفني الأساسي:

مطابقة هندسة الطارد مع ريولوجيا البوليمرات

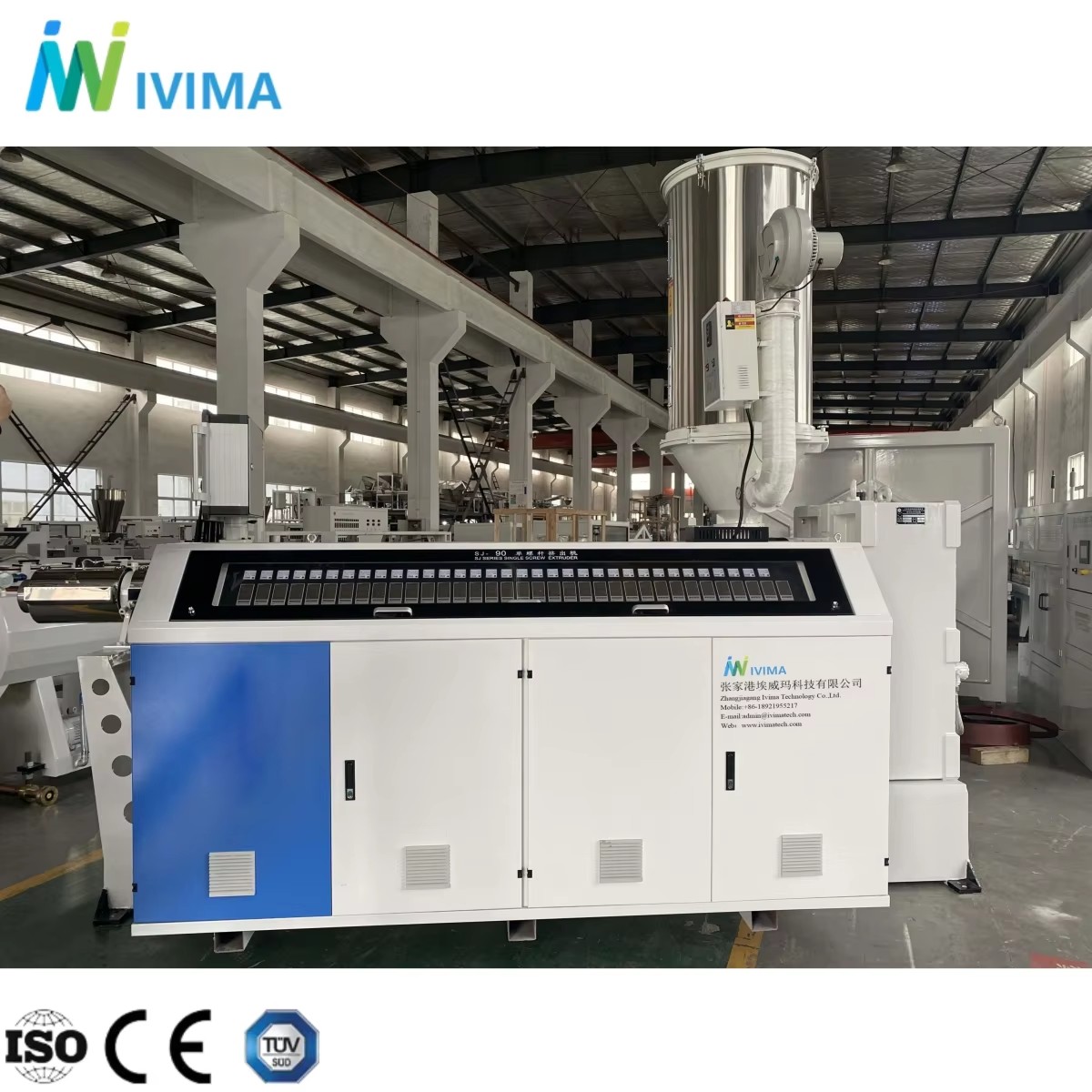

جوهر أي خط HDPE هو الطارد ذو المسمار الواحد. يتطلب البولي إيثيلين عالي الكثافة فترة إقامة ممتدة وتحكمًا دقيقًا في درجة الحرارة لتحقيق التلدين الكامل. تستخدم التكوينات القياسية عالية الأداء عادةً برغيًا حاجزًا مقترنًا بجلبة تغذية محززة، مما يحافظ على نسبة الطول إلى القطر (L/D) بدقة بين 30:1 و40:1.

المخاطر الهندسية للتحجيم غير السليم

من الأخطاء الشائعة في الصناعة هو السعي وراء الآلات 'العالمية' مما يؤدي إلى عطلين فنيين متميزين:

1. الحجم الصغير (السرعة الزائدة): استخدام طارد صغير لدفع كميات كبيرة يتطلب عدد دورات لولبية شديد في الدقيقة. يؤدي هذا إلى توليد احتكاك قص مفرط، مما يتسبب في تجاوز درجات حرارة الذوبان الحد الآمن وهو 250 درجة مئوية. وهذا يؤدي إلى التدهور الجزيئي والعيوب السطحية.

2. الحجم الكبير (الركود منخفض السرعة): يؤدي تشغيل جهاز بثق كبير للمخرجات الصغيرة إلى زيادة وقت الإقامة. يركد البوليمر في البرميل الساخن، مما يؤدي إلى الأكسدة الحرارية وقوة الذوبان غير المتسقة، مما يعطل دقة الأبعاد.

هندسة رأس القالب: القضاء على نقاط الضعف الهيكلية

رأس القالب هو مرحلة التشكيل النهائية للبوليمر المنصهر. في إنتاج أنابيب الضغط، يعد التوحيد الهيكلي للجدار أمرًا بالغ الأهمية. تستخدم العديد من الشركات المصنعة عن طريق الخطأ Spider Dies (الشائعة في إنتاج PVC) للـ HDPE. ومع ذلك، فإن الأرجل المادية التي تحمل الشياق الداخلي تقسم تيار ذوبان HDPE، مما يؤدي إلى إنشاء خطوط لحام طولية . نظرًا لأن HDPE يتبلور بسرعة، غالبًا ما تفشل هذه التيارات المنقسمة في الاندماج بشكل كامل على المستوى الجزيئي، مما يؤدي إلى إنشاء خطوط صدع دائمة تؤدي إلى الفشل أثناء اختبارات الضغط الهيدروستاتيكي طويلة المدى.

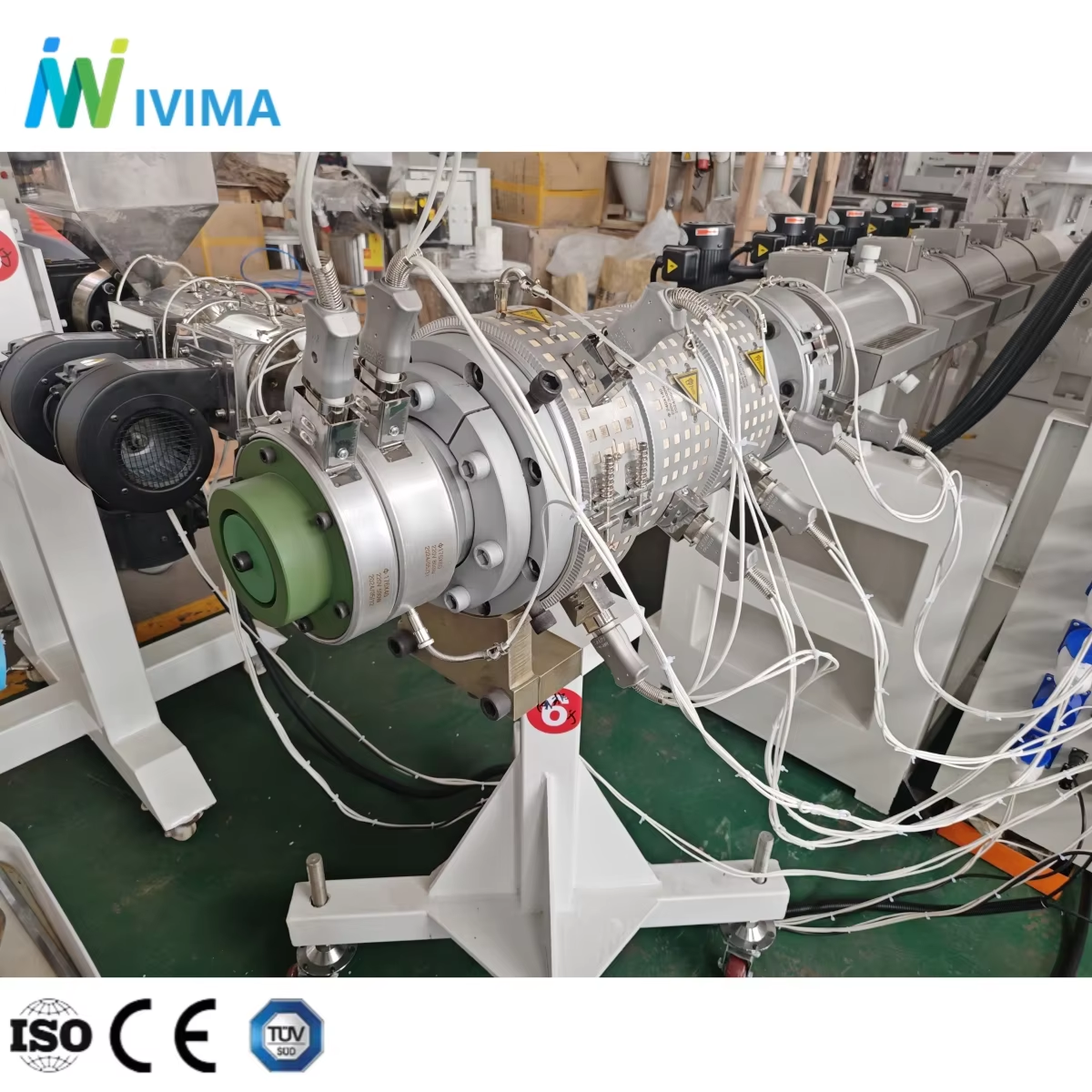

بالنسبة لجميع تطبيقات HDPE عالية المستوى، يعد قالب المغزل اللولبي إلزاميًا من الناحية الفنية.

يتم توزيع الذوبان من خلال قنوات حلزونية متداخلة، مما يحول التدفق الطولي إلى طبقات شعاعية متداخلة. توزيع التدفق ثلاثي الأبعاد:

• يزيل جميع واجهات فصل الذوبان (خطوط اللحام).

• يضمن توزيع سمك الجدار بشكل موحد عبر المحيط.

• يوفر مقاومة الضغط المتسقة اللازمة للبنية التحتية للغاز والمياه.

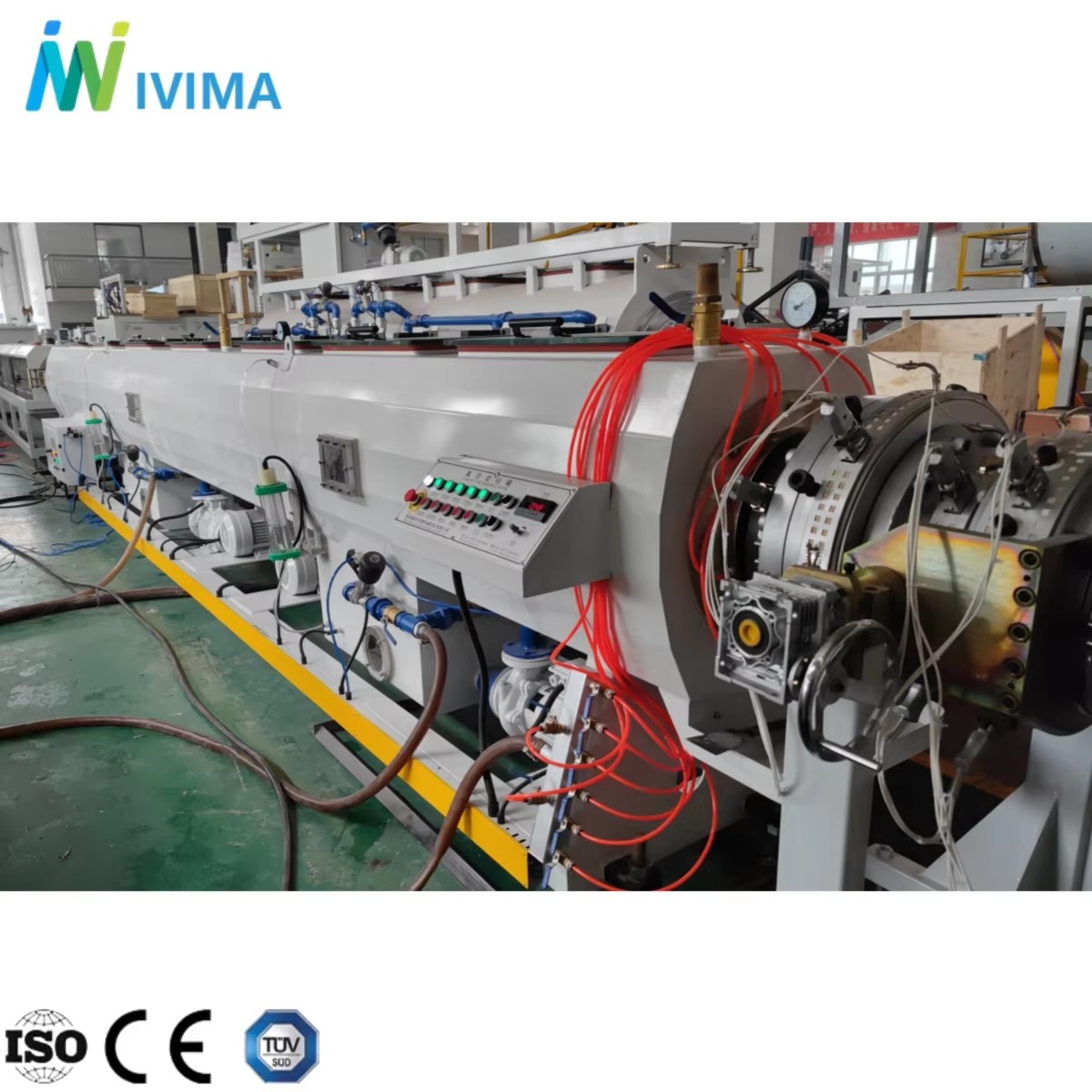

إدارة الديناميكا الحرارية: التبريد المتقدم ومنع الترهل

يتمتع HDPE بقدرة حرارية محددة تبلغ حوالي 2.25 كيلوجول/كجم · كلفن ، وهو أكثر من ضعف قدرة PVC. وهذا يعني أن نظام التبريد يجب أن يستخرج كمية هائلة من الطاقة لتحقيق استقرار الأنبوب.

عندما تصبح جدران الأنابيب أكثر سمكًا (OD > 75 مم)، يبرد السطح الخارجي بينما يظل اللب الداخلي منصهرًا. تحت تأثير الجاذبية، تتدفق هذه الكتلة الداخلية نحو الأسفل - وهي ظاهرة تعرف باسم الترهل - مما يؤدي إلى جدار علوي رقيق وجدار سفلي سميك للغاية.

تقنية تبريد الأنابيب الداخلية (IPC).

للتغلب على الحد المادي للتبريد الخارجي فقط، تقوم خطوط الإنتاج المتقدمة بتطبيق نظام تبريد الأنابيب الداخلي (IPC) . يقوم هذا النظام بإدخال الهواء المحيط أو رذاذ الماء إلى التجويف الداخلي للأنبوب، مما يستخرج الحرارة من كلا جانبي الجدار في وقت واحد. فوائد هذا النهج كبيرة:

• القضاء على الترهل: يثبت هيكل البوليمر في مكانه قبل أن تؤدي الجاذبية إلى الانجراف.

• كفاءة الإنتاج: تقليل الطول الإجمالي المطلوب لخزانات التبريد بنسبة تصل إلى 40%.

• تحسين المساحة: يسمح بخطوط إنتاج أقصر مع الحفاظ على سرعات خطية عالية.

الأتمتة والتحكم الدقيق في التدفق الشامل

الاستقرار هو شرط أساسي للجودة. أنظمة التغذية الحجمية التقليدية غير قادرة على حساب التغيرات في الكثافة الظاهرية للمواد الخام أو إدخال المحتوى المعاد تدويره. وهذا يؤدي إلى 'ارتفاع' ضغط الذوبان وتقلبات الأبعاد.

أ يجب أن يتم تثبيت خط HDPE الحديث بواسطة نظام الجرعات الوزنية لفقدان الوزن . تستخدم هذه التقنية خلايا تحميل عالية الدقة لقياس الكتلة الدقيقة للبوليمر الذي يدخل إلى حلق التغذية. يوفر النظام:

• التحكم الدقيق: يحافظ على تقلبات وزن المادة لكل متر في حدود ±0.1%.

• توفير المواد: يلغي معيار 1-2% 'هامش الأمان للوزن الزائد' الذي يستخدمه المشغلون عادةً، مما يوفر عائدًا على الاستثمار في غضون أشهر.

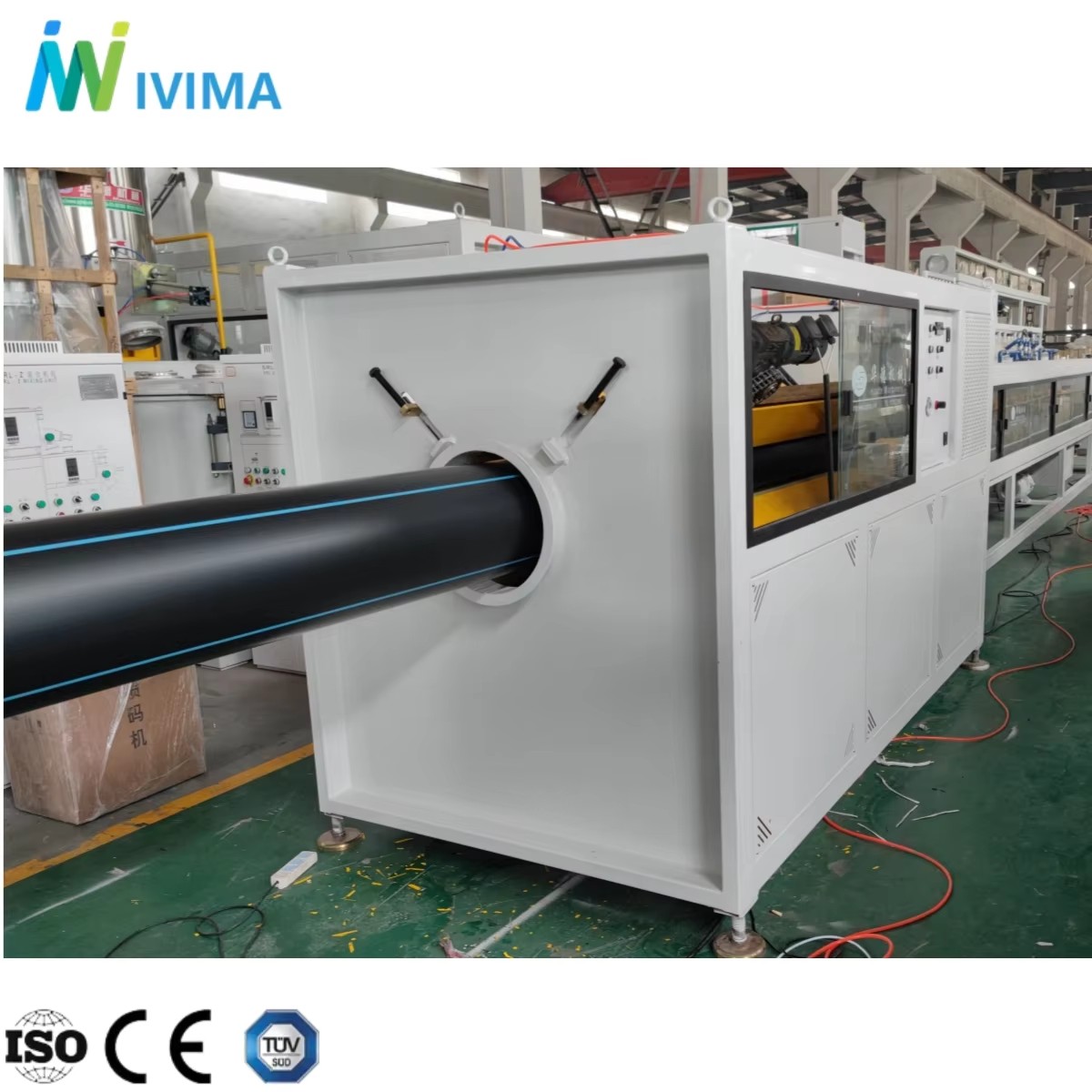

• مزامنة الحلقة المغلقة: يقوم تلقائيًا بضبط سرعة السحب وعدد دورات الطارد في الدقيقة للتعويض عن أي اختلافات في كثافة المواد.

ربط عيوب المنتج النهائي بالأسباب الجذرية للمعدات

معظم حالات فشل الجودة في إنتاج أنابيب HDPE ليست عشوائية؛ فهي النتيجة المباشرة لأخطاء تكوين المعدات. يعمل الجدول أدناه كأداة تشخيصية لتحديد المصدر الميكانيكي للعيوب الشائعة.

معالجة المفاهيم الخاطئة في الصناعة ومزالق الاختيار

غالبًا ما تكون المشتريات الفنية غامضة بسبب المطالبات التسويقية التي لا تتوافق مع الواقع الهندسي. لضمان نجاح منشأة البثق على المدى الطويل، يجب معالجة المفاهيم الخاطئة التالية:

• فخ 'السعة القصوى': نادرًا ما يكون الحد الأقصى للإنتاج الاسمي للجهاز هو 'نافذة التشغيل المثلى'. ويحدث الإنتاج المستدام عادةً عند 80-90% من الحمل الأقصى. عادةً ما يؤدي دفع الماكينة إلى مستوى 100% إلى الإفراط في القص وفشل التبريد.

• 'أسطورة إعادة التدوير': بينما يزعم العديد من الموردين توافق المواد المعاد تدويرها بنسبة 100%، فإن الحقيقة هي أنه بدون مبدلات الشاشة المتقدمة وأنظمة قياس الوزن ذات عزم الدوران العالي، فإن المواد الخام المعاد تدويرها تؤدي إلى ارتفاع شديد في ضغط الذوبان وعدم الاستقرار الهيكلي.

• تغيير الحجم من أجل 'تدقيق المستقبل': إن شراء خط قادر على إنتاج أنابيب بقطر 110 مم لإنتاج أنابيب بقطر 20 مم أمر غير فعال. يؤدي انخفاض عدد الدورات في الدقيقة المطلوبة للمخرجات الصغيرة إلى خلط ضعيف وتدهور حراري بسبب وقت الإقامة الزائد.

النزاهة النظامية والاستقرار التشغيلي

الهدف النهائي لإنتاج أنابيب HDPE ليس فقط إنتاج الأنابيب، بل إنتاج أنابيب متوافقة مع المعايير بأقل تكلفة ممكنة للوحدة . وهذا يتطلب اتباع نهج نظامي حيث يتم التعامل مع الطارد ورأس القالب وخزانات التبريد والأتمتة كوحدة ديناميكية حرارية واحدة.

من خلال إعطاء الأولوية لقالب المغزل الحلزوني من أجل السلامة الهيكلية، وتنفيذ تبريد الأنابيب الداخلية لضمان دقة الأبعاد، وتثبيت العملية باستخدام التحكم الوزني ، يمكن للمصنعين التأكد من أن خطوط الإنتاج الخاصة بهم تقدم جودة متسقة. في صناعة تتطلب فيها مشاريع البنية التحتية عمر خدمة يصل إلى 50 عامًا، فإن اختيار المعدات بناءً على هذه الأساسيات الهندسية هو الطريق الوحيد لتحقيق النجاح التجاري والفني على المدى الطويل.
