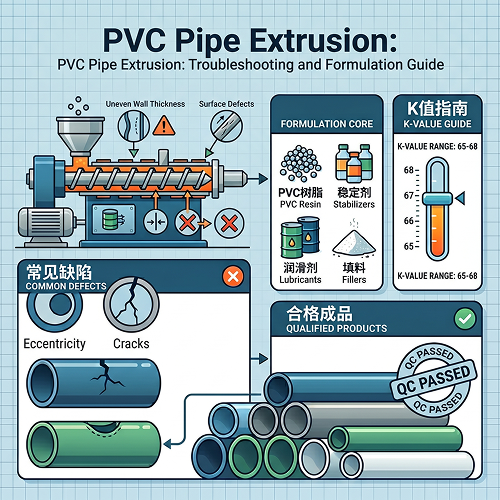

Solución de problemas de extrusión de tuberías de PVC: una inmersión profunda en la formulación y la resolución de defectos

La extrusión de cloruro de polivinilo rígido (PVC-U) es ampliamente reconocida como uno de los procesos de materiales más complejos en la industria de fabricación de polímeros. A diferencia de otros termoplásticos estándar que se funden completamente en un fluido líquido uniforme, el PVC exhibe comportamientos reológicos muy singulares. Sufre una progresiva transformación física tridimensional en el interior del cañón.

El éxito en este proceso de producción continuo depende enteramente de mantener un delicado equilibrio termodinámico y químico. Incluso las fluctuaciones microscópicas en la matriz de formulación o los parámetros de procesamiento mecánico pueden provocar defectos macroscópicos graves en la tubería final. Esta guía técnica explora la mecánica subyacente de la composición de PVC, analiza las causas fundamentales de las fallas de extrusión y proporciona un protocolo estructurado de solución de problemas para los ingenieros de fabricación.

La reología y termodinámica central de la extrusión de PVC

El desafío fundamental de ingeniería del procesamiento del PVC reside en su rígida estructura molecular y su extrema sensibilidad a la energía térmica. En condiciones de extrusión estándar, las partículas de resina primaria no alcanzan una verdadera fase líquida. En cambio, sufren un complejo cambio de estado físico conocido como gelificación..

Lograr el grado de gelificación óptimo es la métrica más crítica para evaluar la integridad estructural de la tubería extruida. Para aplicaciones de tuberías rígidas, la ventana de gelificación óptima suele estar entre el 65 % y el 70 %. Durante este estado altamente dinámico, la temperatura de fusión del núcleo generalmente oscila entre 180°C y 190°C.

Si este equilibrio termodinámico se altera por un calor cortante excesivo o un tiempo de residencia prolongado, el material es altamente susceptible a la deshidrocloración . Se trata de una reacción de degradación rápida en la que las cadenas de polímeros se rompen, liberan ácido clorhídrico (HCl) y forman dobles enlaces conjugados inestables. Por lo tanto, mantener una dinámica de flujo constante mediante un control térmico preciso y un equilibrio de lubricación optimizado es una necesidad absoluta de ingeniería.

Componentes esenciales de la formulación de PVC y sus funciones físicas

La formulación de una tubería de PVC rígido no es una mezcla simple; es un sistema termodinámico de múltiples componentes altamente interdependiente. Cada aditivo realiza una función física o química específica.

Para comprender completamente las fallas de extrusión, los ingenieros deben comprender las interacciones a nivel micro de estos componentes. Un fallo en el campo rara vez es causado por un solo aditivo, sino más bien por el colapso del equilibrio del sistema.

• La física del equilibrio de la lubricación: los lubricantes internos presentan estructuras moleculares polares que se deslizan entre cadenas masivas de polímeros de PVC, lo que reduce la fricción interna sin retrasar la fusión. Por el contrario, los lubricantes externos tienen una compatibilidad extremadamente baja con el PVC. Al calentarse, migran a la capa límite, formando una película aislante microscópica entre el polímero y el cilindro metálico. Si se rompe este equilibrio interno-externo, el proceso de extrusión enfrenta un calor cortante catastrófico o una falla severa de plastificación.

• La espada de doble filo de los rellenos: si bien agregar carbonato de calcio (CaCO3) mejora la rigidez de la tubería, una carga excesiva introduce riesgos inmensos. El alto contenido de carga inorgánica debilita la matriz polimérica. Bajo el impacto, este exceso de partículas actúa como puntos microscópicos de concentración de tensiones, esencialmente cortando las cadenas de polímero y provocando fracturas frágiles.

• Protección UV y pigmentación: Para tuberías expuestas a ambientes exteriores, el dióxido de titanio (TiO2) es fundamental para reflejar los rayos ultravioleta y prevenir la formación de tiza en la superficie. Los datos de ingeniería indican que una dosis de 1,5 phr generalmente es suficiente para una protección UV madura; agregar más solo aumenta los costos sin generar ganancias lineales de rendimiento.

• Los riesgos ocultos del remolido: la utilización de desechos de fábrica reciclados (remolido) reduce los costos de material pero introduce una historia térmica significativa en la matriz virgen. Las partículas recicladas ya se han degradado parcialmente. Si la proporción de triturado excede los límites de seguridad (generalmente entre 15 y 20 %) o si las partículas están contaminadas, se convierten en la fuente principal de puntos negros y fallas por tensión localizadas.

Diagnóstico de defectos comunes de extrusión de PVC y causas fundamentales

Cuando falla el delicado equilibrio entre el sistema estabilizador, la matriz de lubricación y el perfil de temperatura aplicado, se manifiestan defectos específicos en la línea de producción.

Apariencia y anomalías superficiales

La fractura por fusión es la principal causa científica detrás de las superficies de las tuberías sin brillo, rugosas o con apariencia de piel de tiburón. Ocurre cuando el polímero fundido carece de suficiente resistencia y elasticidad para soportar las enormes fuerzas de corte presentes en la salida del troquel. Este fenómeno suele deberse a una dosis inadecuada de ACR o a temperaturas de procesamiento que simplemente son demasiado bajas para promover la fusión completa de la resina.

La decoloración, que va desde un ligero color amarillento hasta graves marcas de quemaduras de color marrón oscuro, es un indicador visual directo de degradación térmica. Esto sucede cuando la proporción de termoestabilizador es insuficiente, o cuando la falta de lubricación externa genera un calor de fricción localizado que sobrepasa por completo la capacidad de estabilización química.

El plate-out se refiere a la acumulación no deseada de un residuo ceroso blanco en la manga de calibración o en el cabezal del troquel. Esto se debe casi exclusivamente a una sobredosis de lubricantes externos o agentes deslizantes incompatibles. Bajo alta presión de extrusión, estos materiales en exceso se precipitan fuera de la matriz polimérica y se adhieren agresivamente a las superficies metálicas más frías.

Fallas mecánicas y dimensionales

Las tuberías frágiles que presentan poca resistencia a los impactos por caída suelen indicar un fallo en la red de modificación. O la dosis del modificador de impacto CPE es demasiado baja para formar una red protectora, o el material ha sufrido una sobreplastificación severa, que destruye las propiedades mecánicas inherentes de las cadenas de PVC.

La inestabilidad dimensional, como un espesor de pared desigual, una ovalidad severa o un aumento repentino de la producción, se origina por una presión de fusión inconsistente. El aumento repentino de la producción (volumen de extrusión fluctuante) a menudo se debe a que el material se acumula en la tolva de alimentación o a una falla extrema de la lubricación. Cuando el tornillo pierde su agarre sobre el material debido a agentes de deslizamiento externos excesivos, la fuerza de transporte hacia adelante cae instantáneamente, provocando variaciones de espesor.

Referencia rápida: Matriz de resolución de defectos

La resolución eficaz de problemas requiere aislar los desequilibrios de la formulación de las variables del proceso mecánico. La siguiente matriz describe los ajustes de ingeniería estándar para resolver defectos comunes de extrusión de tuberías directamente en la fábrica.

El protocolo de solución de problemas de campo trifásico

Cuando ocurre una falla repentina de calidad en una línea de extrusión continua, los ajustes ciegos a la formulación química a menudo exacerban el problema. Los ingenieros de procesos sénior siguen una secuencia de diagnóstico estricta y lógica para identificar la causa raíz exacta sin provocar una mayor inestabilidad del sistema.

Fase 1: Verificación del proceso

El primer paso fundamental es capturar datos reológicos y de equipos en tiempo real inmediatamente antes de decidir alterar cualquier fórmula química.

• Inspeccionar los sistemas de vacío y enfriamiento: Verifique que el tanque de calibración de vacío mantenga una presión negativa constante. Compruebe si las boquillas rociadoras de agua de refrigeración funcionan completamente. La falta de potencia de vacío conduce directamente al colapso dimensional y la ovalidad.

• Realice una auditoría de temperatura: utilice un termómetro infrarrojo industrial para comparar las temperaturas reales de la superficie del cilindro y la matriz con las lecturas del panel de control. Esto identifica rápidamente el calor por fricción localizado o las bandas calentadoras rotas que causan puntos fríos.

• Supervise el par del motor principal: Los picos repentinos en la corriente del motor indican claramente una falta peligrosa de lubricación interna. Por el contrario, caídas inesperadas en el torque sugieren un deslizamiento externo severo del lubricante, lo que lleva a una plastificación insuficiente y a un aumento repentino.

Fase 2: Inspección mecánica

Si se demuestra que todos los parámetros del proceso son estables, el equipo posterior y los componentes de extrusión del núcleo deben desmantelarse de manera segura para su inspección física.

• Retire e inspeccione el cabezal del troquel: busque acumulación de degradación amarillenta o placas pesadas en los canales de flujo internos. Estas obstrucciones alteran la reología del fluido y requieren una limpieza profunda inmediata con herramientas de cobre especializadas para evitar rayaduras en la superficie.

• Extraiga el paquete de tornillo y malla: una malla de filtro obstruida aumenta drásticamente la contrapresión y el tiempo de residencia del polímero, acelerando directamente la degradación térmica y la formación de puntos negros.

• Verifique la concentricidad y el arrastre: use calibradores de precisión para mapear el espesor de la pared. Asegúrese de que las orugas de arrastre apliquen una presión perfectamente uniforme para evitar resbalones periódicos y variaciones dimensionales posteriores.

Fase 3: Rastreo de materiales en la sala compuesta

Si los componentes mecánicos están impecables, la causa fundamental siempre se encuentra en la sala de preparación o se debe a variaciones repentinas de la materia prima.

• Pruebe el contenido de humedad: El nivel de humedad de la resina de PVC y el carbonato de calcio debe controlarse estrictamente por debajo del 0,3 %. La alta humedad garantiza la formación de huecos de vapor, poros internos y ampollas en la superficie.

• Auditar los parámetros de mezclado de alta velocidad: El mezclado de alta velocidad no es simplemente un mezclado; Se basa en un calentamiento por fricción de alta velocidad. Si la temperatura de mezcla no alcanza los 115 °C a 125 °C requeridos, los aditivos no se dispersarán uniformemente en los microporos complejos de la resina de PVC, lo que provocará fallas localizadas en la extrusión y una fusión deficiente.

• Controle la proporción de remolido: el uso de materiales reciclados degradados térmicamente altera fundamentalmente el equilibrio termodinámico de la matriz de resina virgen. El uso de material triturado debe limitarse estrictamente y las partículas gruesas deben filtrarse.

Dominar la extrusión de tuberías de PVC exige una comprensión rigurosa e integrada de la termodinámica de polímeros, la formulación química y la ingeniería mecánica. Al equilibrar sistemáticamente la compleja matriz de aditivos y cumplir estrictos protocolos de verificación de campo, los fabricantes pueden eliminar con confianza los defectos de extrusión y garantizar la integridad estructural de los productos finales de tubería.
