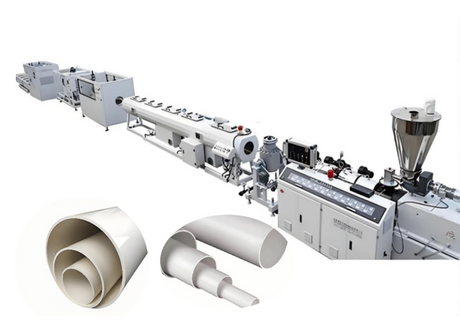

Устранение неполадок при экструзии труб из ПВХ: глубокое погружение в рецептуру и устранение дефектов

Экструзия жесткого поливинилхлорида (ПВХ-U) широко признана как один из самых сложных процессов обработки материалов в промышленности по производству полимеров. В отличие от других стандартных термопластов, которые полностью плавятся, превращаясь в однородную жидкую жидкость, ПВХ демонстрирует совершенно уникальные реологические свойства. Внутри ствола он претерпевает прогрессивную трехмерную физическую трансформацию.

Успех этого непрерывного производственного процесса полностью зависит от поддержания тонкого термодинамического и химического баланса. Даже микроскопические колебания в матрице рецептуры или параметрах механической обработки могут вызвать серьезные макроскопические дефекты в готовой трубе. В этом техническом руководстве рассматриваются основные механизмы составления компаундов ПВХ, анализируются основные причины сбоев экструзии и предоставляется структурированный протокол устранения неполадок для инженеров-технологов.

Основная реология и термодинамика экструзии ПВХ

Фундаментальная инженерная проблема переработки ПВХ заключается в его жесткой молекулярной структуре и чрезвычайной чувствительности к тепловой энергии. При стандартных условиях экструзии частицы первичной смолы не достигают настоящей жидкой фазы. Вместо этого они претерпевают сложное изменение физического состояния, известное как гелеобразование..

Достижение оптимальной степени гелеобразования является единственным наиболее важным показателем для оценки структурной целостности экструдированной трубы. Для жестких труб оптимальное окно гелеобразования обычно составляет от 65% до 70%. В этом высокодинамичном состоянии температура расплава ядра обычно колеблется от 180°C до 190°C.

Если это термодинамическое равновесие нарушается из-за чрезмерного нагрева сдвига или длительного времени пребывания, материал становится очень чувствительным к дегидрохлорированию . Это быстрая реакция разложения, при которой полимерные цепи разрушаются, выделяют соляную кислоту (HCl) и образуют нестабильные сопряженные двойные связи. Поэтому поддержание стабильной динамики потока посредством точного терморегулирования и оптимизированного баланса смазки является абсолютной инженерной необходимостью.

Основные компоненты рецептуры ПВХ и их физическая роль

Состав труб из жесткого ПВХ — это не простая смесь; это очень взаимозависимая, многокомпонентная термодинамическая система. Каждая добавка выполняет целевую физическую или химическую функцию.

Чтобы полностью понять проблемы экструзии, инженеры должны понять взаимодействие этих компонентов на микроуровне. Неудача в полевых условиях редко вызвана одной добавкой, а скорее нарушением баланса системы.

• Физика смазочного баланса: Внутренние смазочные материалы имеют полярные молекулярные структуры, которые скользят между массивными полимерными цепями ПВХ, уменьшая внутреннее трение без задержки плавления. И наоборот, внешние смазки имеют крайне низкую совместимость с ПВХ. При нагревании они мигрируют в пограничный слой, образуя микроскопическую изолирующую пленку между полимером и металлическим корпусом. Если этот внутренний и внешний баланс нарушается, процесс экструзии сталкивается либо с катастрофическим сдвиговым нагревом, либо с серьезным отказом пластификации.

• Палка о двух концах наполнителей: хотя добавление карбоната кальция (CaCO3) повышает жесткость трубы, чрезмерная нагрузка представляет собой огромный риск. Высокое содержание неорганических наполнителей ослабляет полимерную матрицу. При ударе эти лишние частицы действуют как микроскопические точки концентрации напряжений, по существу разрезая полимерные цепи и вызывая хрупкие разрушения.

• Защита от ультрафиолетового излучения и пигментация. Для труб, подвергающихся воздействию внешней среды, диоксид титана (TiO2) имеет решающее значение для отражения ультрафиолетовых лучей и предотвращения меления поверхности. Технические данные показывают, что дозировка 1,5 частей на час обычно достаточна для зрелой защиты от ультрафиолета; добавление большего количества только увеличивает затраты, не обеспечивая линейного прироста производительности.

• Скрытые риски повторного измельчения. Использование переработанных заводских отходов (переизмельчение) снижает затраты на материалы, но привносит значительную термическую историю в первичную матрицу. Переработанные частицы уже частично разложились. Если степень измельчения превышает безопасные пределы (обычно 15–20%) или если частицы загрязнены, они становятся основным источником появления черных пятен и локальных отказов под напряжением.

Диагностика распространенных дефектов экструзии ПВХ и их первопричин

Когда тонкий баланс между системой стабилизатора, смазочной матрицей и применяемым температурным профилем нарушается, на производственной линии проявляются специфические дефекты.

Внешний вид и аномалии поверхности

Разрушение расплава является основной научной причиной тусклости, шероховатости или цвета акульей кожи поверхностей труб. Это происходит, когда расплаву полимера не хватает прочности и эластичности, чтобы противостоять огромным силам сдвига, присутствующим на выходе из головки. Это явление обычно вызвано неадекватной дозировкой ACR или температурами обработки, которые просто слишком низки для полного плавления смолы.

Изменение цвета, варьирующееся от незначительного пожелтения до сильных темно-коричневых пятен, является прямым визуальным индикатором термической деградации. Это происходит, когда доля термостабилизатора недостаточна или когда недостаток внешней смазки генерирует локализованное тепло трения, которое полностью подавляет способность химической стабилизации.

Выход из строя означает нежелательное накопление белого воскообразного остатка на калибровочной втулке или головке. Это почти всегда вызвано передозировкой внешних смазочных материалов или несовместимых антискользящих добавок. Под высоким давлением экструзии эти излишки материалов выпадают из полимерной матрицы и агрессивно прилипают к более холодным металлическим поверхностям.

Механические и размерные дефекты

Хрупкие трубы, демонстрирующие плохую устойчивость к ударам при падении, обычно указывают на сбой в сети модификации. Либо дозировка модификатора ударной вязкости CPE слишком мала для образования защитного полотна, либо материал подвергся сильной чрезмерной пластификации, которая разрушает присущие ПВХ-цепям механические свойства.

Нестабильность размеров, такая как неравномерная толщина стенок, сильная овальность или скачки производительности, возникает из-за непостоянного давления расплава. Скачки производительности (колебания объема экструзии) часто возникают из-за застревания материала в загрузочном бункере или чрезмерного отказа смазки. Когда шнек теряет сцепление с материалом из-за чрезмерного количества внешних агентов скольжения, сила прямой подачи мгновенно падает, вызывая изменения толщины.

Краткий справочник: Матрица разрешения дефектов

Эффективное устранение неполадок требует изоляции дисбаланса рецептуры от механических переменных процесса. В следующей матрице представлены стандартные инженерные корректировки для устранения распространенных дефектов экструзии труб непосредственно в цехах завода.

Трехфазный протокол устранения неполадок на месте эксплуатации

Когда на линии непрерывной экструзии происходит внезапное ухудшение качества, слепая корректировка химического состава часто усугубляет проблему. Старшие инженеры-технологи следуют строгой, логической последовательности диагностики, чтобы определить точную причину, не вызывая дальнейшей нестабильности системы.

Этап 1: Проверка процесса

Важнейшим первым шагом является сбор реологических данных и данных об оборудовании в режиме реального времени непосредственно перед принятием решения об изменении каких-либо химических формул.

• Осмотрите системы вакуума и охлаждения. Убедитесь, что вакуумный калибровочный резервуар поддерживает постоянное отрицательное давление. Проверьте, полностью ли работоспособны форсунки распыления охлаждающей воды. Недостаток мощности вакуума напрямую приводит к коллапсу размеров и овальности.

• Выполните проверку температуры: используйте промышленный инфракрасный термометр, чтобы сравнить фактическую температуру поверхности головки и цилиндра с показаниями панели управления. Это позволяет быстро выявить локализованное тепло трения или разрывы лент нагревателя, вызывающие появление холодных пятен.

• Контролируйте крутящий момент главного двигателя. Внезапные скачки тока двигателя явно указывают на опасный недостаток внутренней смазки. И наоборот, неожиданное падение крутящего момента предполагает серьезное проскальзывание внешней смазки, что приводит к недостаточной пластификации и помпажу.

Этап 2: Механический осмотр

Если все параметры процесса стабильны, последующее оборудование и основные компоненты экструзии должны быть безопасно демонтированы для физического осмотра.

• Снимите и осмотрите головку: обратите внимание на пожелтевшие отложения или тяжелые пластины на внутренних каналах потока. Эти препятствия изменяют реологию жидкости и требуют немедленной глубокой очистки с помощью специальных медных инструментов для предотвращения образования царапин на поверхности.

• Извлеките винт и комплект сеток. Засоренная сетка фильтра резко увеличивает противодавление и время пребывания полимера, непосредственно ускоряя термическое разложение и образование черных пятен.

• Проверьте концентричность и отрыв: используйте штангенциркуль для определения толщины стенки. Убедитесь, что гусеницы тягового устройства оказывают абсолютно равномерное давление, чтобы предотвратить периодическое проскальзывание и последующие изменения размеров.

Этап 3: Отслеживание материалов в подсобном помещении

Если механические компоненты безупречны, основная причина всегда кроется в помещении для приготовления компаундов или связана с внезапными изменениями в сырье.

• Испытание на содержание влаги: Уровень влажности ПВХ-смолы и карбоната кальция должен строго контролироваться ниже 0,3%. Высокая влажность гарантирует наличие паровых пустот, внутренних пор и вздутий на поверхности.

• Проверка параметров высокоскоростного смешивания. Высокоскоростное смешивание — это не просто простое смешивание; он основан на высокоскоростном нагреве трением. Если температура смешивания не достигает требуемых 115–125 °C, добавки не будут равномерно диспергироваться в сложных микропорах ПВХ-смолы, что приведет к локальным сбоям при экструзии и плохому сплавлению.

• Контролируйте степень измельчения: использование термически разлагаемых переработанных материалов фундаментально меняет термодинамический баланс матрицы первичной смолы. Использование измельченного материала должно быть строго ограничено, а крупные частицы должны быть отфильтрованы.

Освоение экструзии труб из ПВХ требует строгого и комплексного понимания термодинамики полимеров, химического состава и машиностроения. Систематически балансируя сложную матрицу добавок и придерживаясь строгих протоколов проверки на местах, производители могут уверенно устранять дефекты экструзии и обеспечивать структурную целостность конечной трубной продукции.
