Solução de problemas de extrusão de tubos de PVC: um mergulho profundo na formulação e na resolução de defeitos

A extrusão de cloreto de polivinila rígido (PVC-U) é amplamente reconhecida como um dos processos de materiais mais complexos na indústria de fabricação de polímeros. Ao contrário de outros termoplásticos padrão que fundem completamente em um fluido líquido uniforme, o PVC apresenta comportamentos reológicos altamente únicos. Ele sofre uma transformação física tridimensional progressiva dentro do barril.

O sucesso neste processo de produção contínuo depende inteiramente da manutenção de um delicado equilíbrio termodinâmico e químico. Mesmo flutuações microscópicas na matriz da formulação ou nos parâmetros de processamento mecânico podem desencadear defeitos macroscópicos graves no tubo final. Este guia técnico explora a mecânica subjacente da composição de PVC, analisa as causas principais das falhas de extrusão e fornece um protocolo estruturado de solução de problemas para engenheiros de produção.

A Reologia Central e a Termodinâmica da Extrusão de PVC

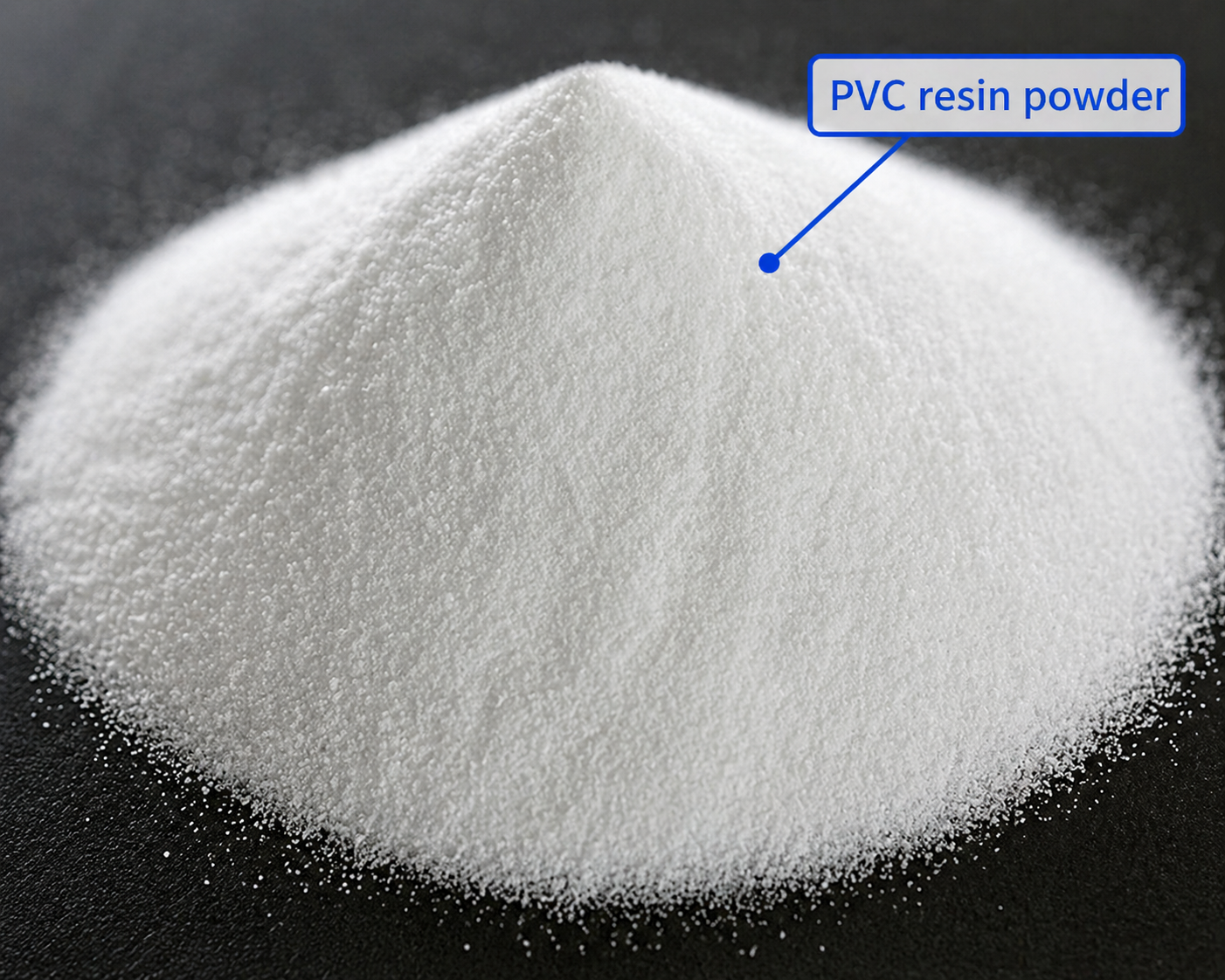

O desafio fundamental da engenharia no processamento do PVC reside na sua estrutura molecular rígida e na sua extrema sensibilidade à energia térmica. Sob condições de extrusão padrão, as partículas de resina primária não atingem uma verdadeira fase líquida. Em vez disso, eles passam por uma complexa mudança de estado físico conhecida como gelificação.

Alcançar o grau ideal de gelificação é a métrica mais crítica para avaliar a integridade estrutural do tubo extrudado. Para aplicações em tubos rígidos, a janela de gelificação ideal normalmente fica entre 65% e 70%. Durante este estado altamente dinâmico, a temperatura do núcleo fundido geralmente varia de 180°C a 190°C.

Se este equilíbrio termodinâmico for perturbado por calor de cisalhamento excessivo ou tempo de residência prolongado, o material é altamente suscetível à desidrocloração . Esta é uma reação de degradação rápida onde as cadeias poliméricas se quebram, liberam ácido clorídrico (HCl) e formam ligações duplas conjugadas instáveis. Portanto, manter uma dinâmica de fluxo constante através de um controle térmico preciso e um equilíbrio de lubrificação otimizado é uma necessidade absoluta de engenharia.

Componentes essenciais da formulação de PVC e suas funções físicas

Uma formulação de tubo de PVC rígido não é uma mistura simples; é um sistema termodinâmico multicomponente altamente interdependente. Cada aditivo desempenha uma função física ou química específica.

Para compreender completamente as falhas de extrusão, os engenheiros devem compreender as interações em nível micro desses componentes. Uma falha no campo raramente é causada por um único aditivo, mas sim pelo colapso do equilíbrio do sistema.

• O Equilíbrio da Física da Lubrificação: Os lubrificantes internos apresentam estruturas moleculares polares que deslizam entre cadeias maciças de polímero de PVC, reduzindo o atrito interno sem atrasar a fusão. Por outro lado, os lubrificantes externos têm compatibilidade extremamente baixa com o PVC. Após o aquecimento, eles migram para a camada limite, formando uma película microscópica de isolamento entre o polímero e o corpo metálico. Se este equilíbrio interno-externo for quebrado, o processo de extrusão enfrentará um calor de cisalhamento catastrófico ou uma grave falha de plastificação.

• A espada de dois gumes dos enchimentos: embora a adição de carbonato de cálcio (CaCO3) melhore a rigidez do tubo, a carga excessiva apresenta riscos imensos. O alto teor de carga inorgânica enfraquece a matriz polimérica. Sob impacto, essas partículas em excesso atuam como pontos microscópicos de concentração de tensão, essencialmente cortando as cadeias poliméricas e causando fraturas frágeis.

• Proteção UV e Pigmentação: Para tubos expostos a ambientes externos, o Dióxido de Titânio (TiO2) é fundamental para refletir os raios ultravioleta e prevenir a escamação da superfície. Dados de engenharia indicam que uma dosagem de 1,5 phr é geralmente suficiente para proteção UV madura; adicionar mais apenas aumenta os custos sem gerar ganhos lineares de desempenho.

• Os riscos ocultos da reciclagem: A utilização de sucata de fábrica reciclada (remoagem) reduz os custos de material, mas introduz um histórico térmico significativo na matriz virgem. As partículas recicladas já se degradaram parcialmente. Se a taxa de moagem exceder os limites de segurança (normalmente 15-20%) ou se as partículas estiverem contaminadas, elas se tornarão a principal fonte de pontos negros e falhas de tensão localizadas.

Diagnosticando defeitos comuns de extrusão de PVC e causas raiz

Quando o delicado equilíbrio entre o sistema estabilizador, a matriz de lubrificação e o perfil de temperatura aplicado falha, defeitos específicos se manifestam na linha de produção.

Aparência e anomalias de superfície

A fratura por fusão é a principal causa científica por trás de superfícies de tubos opacas, ásperas ou com pele de tubarão. Ocorre quando o polímero fundido não possui resistência e elasticidade suficientes para suportar as enormes forças de cisalhamento presentes na saída da matriz. Esse fenômeno é normalmente causado por uma dosagem inadequada de ACR ou por temperaturas de processamento que são simplesmente muito baixas para promover a fusão completa da resina.

A descoloração, variando de um leve amarelecimento a marcas de queimadura marrom-escuras, é um indicador visual direto de degradação térmica. Isto acontece quando a proporção do estabilizador térmico é insuficiente, ou quando a falta de lubrificação externa gera calor de atrito localizado que supera completamente a capacidade de estabilização química.

Plate-out refere-se ao acúmulo indesejado de um resíduo ceroso branco na manga de calibração ou na cabeça da matriz. Isto é quase exclusivamente causado por uma overdose de lubrificantes externos ou agentes deslizantes incompatíveis. Sob alta pressão de extrusão, esses materiais em excesso precipitam-se da matriz polimérica e aderem agressivamente às superfícies metálicas mais frias.

Falhas Mecânicas e Dimensionais

Tubos frágeis que apresentam baixa resistência ao impacto de queda geralmente apontam para uma falha na rede de modificação. Ou a dosagem do modificador de impacto CPE é muito baixa para formar uma teia protetora, ou o material sofreu grave excesso de plastificação, o que destrói as propriedades mecânicas inerentes das cadeias de PVC.

A instabilidade dimensional, como espessura de parede irregular, ovalidade severa ou oscilação de saída, origina-se de pressão de fusão inconsistente. O aumento de saída (volume de extrusão flutuante) geralmente ocorre devido à formação de pontes de material no funil de alimentação ou a falhas extremas de lubrificação. Quando a rosca perde a aderência ao material devido ao excesso de agentes de deslizamento externos, a força de transporte direto cai instantaneamente, causando variações de espessura.

Referência Rápida: Matriz de Resolução de Defeitos

A solução de problemas eficaz requer o isolamento dos desequilíbrios de formulação das variáveis ​​do processo mecânico. A matriz a seguir descreve ajustes de engenharia padrão para resolver defeitos comuns de extrusão de tubos diretamente no chão de fábrica.

O protocolo de solução de problemas de campo trifásico

Quando ocorre uma falha repentina de qualidade em uma linha de extrusão contínua, ajustes cegos na formulação química muitas vezes agravam o problema. Os engenheiros de processo seniores seguem uma sequência de diagnóstico estrita e lógica para identificar a causa raiz exata sem causar mais instabilidade no sistema.

Fase 1: Verificação do Processo

A primeira etapa crítica é capturar dados reológicos e do equipamento em tempo real, imediatamente antes de decidir alterar qualquer fórmula química.

• Inspecione os sistemas de vácuo e resfriamento: Verifique se o tanque de calibração de vácuo mantém pressão negativa constante. Verifique se os bicos pulverizadores de água de resfriamento estão totalmente funcionais. A falta de potência de vácuo leva diretamente ao colapso dimensional e à ovalização.

• Realize uma auditoria de temperatura: Use um termômetro infravermelho industrial para comparar as temperaturas reais da superfície da matriz e do cilindro com as leituras do painel de controle. Isso identifica rapidamente o calor de fricção localizado ou bandas de aquecimento quebradas que causam pontos frios.

• Monitore o torque do motor principal: Picos repentinos na corrente do motor indicam fortemente uma perigosa falta de lubrificação interna. Por outro lado, quedas inesperadas no torque sugerem deslizamento externo severo do lubrificante, levando à subplastificação e oscilação.

Fase 2: Inspeção Mecânica

Se todos os parâmetros do processo forem comprovadamente estáveis, o equipamento a jusante e os componentes principais de extrusão deverão ser desmontados com segurança para inspeção física.

• Remova e inspecione a cabeça de roscar: Procure por acúmulo de degradação amarelada ou placas pesadas nos canais de fluxo internos. Essas obstruções alteram a reologia do fluido e exigem limpeza profunda imediata com ferramentas de cobre especializadas para evitar marcas na superfície.

• Extraia o conjunto de parafuso e tela: Uma tela de filtro obstruída aumenta drasticamente a contrapressão e o tempo de permanência do polímero, acelerando diretamente a degradação térmica e a formação de pontos pretos.

• Verifique a concentricidade e a remoção: Use calibradores de precisão para mapear a espessura da parede. Certifique-se de que as esteiras de transporte apliquem uma pressão perfeitamente uniforme para evitar deslizamentos periódicos e subsequentes variações dimensionais.

Fase 3: Rastreamento de Material na Sala Composta

Se os componentes mecânicos estiverem perfeitos, a causa raiz estará invariavelmente a montante, na sala de composição, ou será devida a variações repentinas da matéria-prima.

• Teste de teor de umidade: O nível de umidade da resina de PVC e do carbonato de cálcio deve ser estritamente controlado abaixo de 0,3%. A alta umidade garante vazios de vapor, furos internos e bolhas superficiais.

• Audite os parâmetros de mistura em alta velocidade: A mistura em alta velocidade não é apenas uma mistura simples; depende de aquecimento por fricção de alta velocidade. Se a temperatura de mistura não atingir os 115°C a 125°C exigidos, os aditivos não se dispersarão uniformemente nos microporos complexos da resina de PVC, levando a falhas de extrusão localizadas e má fusão.

• Controle a taxa de moagem: O uso de materiais reciclados degradados termicamente altera fundamentalmente o equilíbrio termodinâmico da matriz de resina virgem. O uso de material reciclado deve ser estritamente limitado e as partículas grossas devem ser filtradas.

Dominar a extrusão de tubos de PVC exige um conhecimento rigoroso e integrado da termodinâmica de polímeros, formulação química e engenharia mecânica. Ao equilibrar sistematicamente a complexa matriz de aditivos e aderir a rigorosos protocolos de verificação de campo, os fabricantes podem eliminar com segurança os defeitos de extrusão e garantir a integridade estrutural dos produtos finais dos tubos.
