Guide d'ingénierie pour la sélection des systèmes de pelletisation de film PP/PE

Le recyclage mécanique des films de polypropylène (PP) et de polyéthylène (PE) post-consommation et post-industriels présente des défis complexes en matière de rhéologie, de thermodynamique et d'ingénierie mécanique. En raison de l'état physique, de la teneur en humidité et des niveaux de contamination très variables des déchets de film, les processus d'extrusion et de découpe sont confrontés à de graves obstacles opérationnels par rapport au traitement des plastiques rigides.

Ce guide fournit une analyse technique complète des architectures de processus de base et des systèmes de granulation. En évaluant les comportements physiques des matériaux, la dynamique des flux et les limites strictes des équipements, les ingénieurs peuvent aligner les spécifications des machines avec les réalités réelles des matériaux pour garantir une production continue, maximiser la durée de vie des équipements et garantir une qualité constante des polymères.

Caractéristiques des matériaux et défis sous-jacents en matière d'extrusion

Les états physiques et chimiques des déchets de films PP/PE dictent directement le flux de matière et la dynamique thermique au sein de l'extrudeuse. Comprendre ces propriétés fondamentales est essentiel, car elles sont à l’origine des fluctuations de capacité, de l’usure mécanique et de la géométrie finale des granulés de qualité inférieure.

• Disparité extrême de densité apparente : les films PP et PE standard possèdent une densité apparente comprise entre 0,02 et 0,05 g/cm⊃3 ;, contrastant fortement avec la densité finale cible des granulés d'environ 0,9 g/cm⊃3 ;. Dans les trémies conventionnelles alimentées par gravité, la grande surface, la légèreté et l'électricité statique des films amènent les particules à se soutenir mutuellement, formant un arc structurel appelé pont . Lorsque le pontage interrompt le flux continu de matière, la vis de l'extrudeuse entre instantanément dans un état de famine, déclenchant de violentes fluctuations de la pression de fusion et une instabilité de sortie.

• Humidité élevée et expansion volumétrique : après un lavage par friction en amont, les chutes de film conservent des niveaux d'humidité résiduelle fluctuant largement entre 5 % et 15 %. À l’intérieur du fût de l’extrudeuse, qui fonctionne à des températures supérieures à 200°C, cette eau liquide subit un changement de phase rapide. L'eau convertie en vapeur augmente son volume d'environ 1 700 fois. Cette expansion volumétrique agressive génère une pression localisée intense à l’intérieur du fût fermé, perturbant gravement le processus mécanique de cisaillement et de fusion. La vapeur haute pression non ventilée finit par forcer les chaînes de polymères non fondues à travers le tamis de filtration, créant des pastilles poreuses ou des fractures de surface.

• Charges de contaminants et sous-produits corrosifs : les films d'emballage modernes sont lourdement chargés d'encres, d'étiquettes en papier et d'adhésifs. Sous extrusion à haute température, les encres et les adhésifs se dégradent thermiquement pour libérer des composés organiques volatils (COV) . De plus, les films entièrement imprimés contenant de grandes quantités de solvants d’encre libèrent des gaz acides hautement corrosifs lors de la dégradation thermique. Le traitement de tels matériaux exige non seulement des capacités de dégazage supérieures, mais impose également l'utilisation de vis et de barillets bimétalliques pour éviter une usure métallurgique prématurée et une corrosion chimique.

Évaluation comparative des architectures de pelletisation

La sélection du système de coupe optimal nécessite d'aligner les machines sur le comportement rhéologique spécifique du matériau, les exigences de vitesse de refroidissement et les variations extrêmes de l'indice de fluidité.

Pelletisation à anneau d'eau

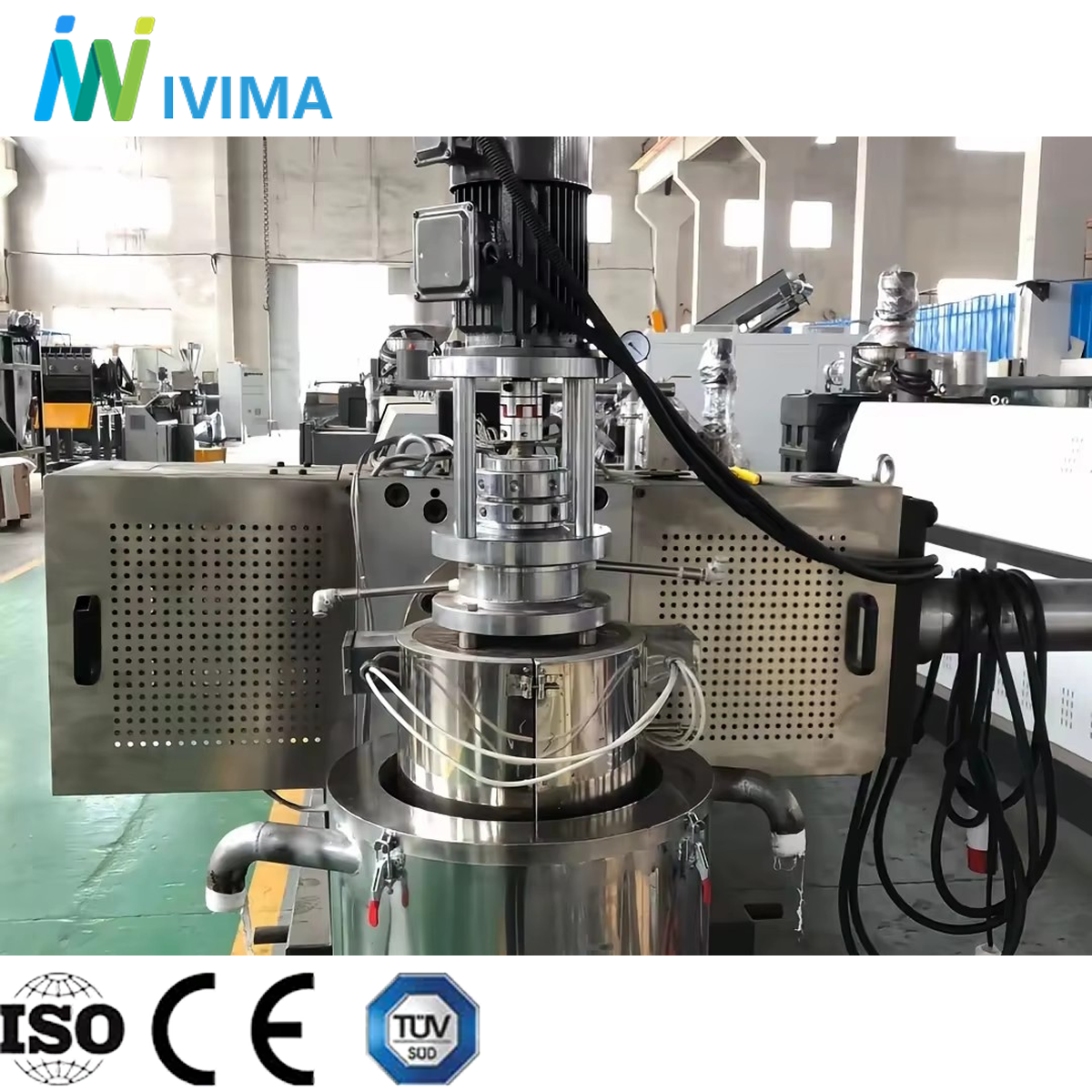

Les systèmes à anneau d'eau représentent l'approche dominante pour le traitement des films PP/PE en raison de leur tolérance technique robuste et de leur rapport coût/performance optimal. Le système coupe le polymère fondu à haute température avec des lames rotatives immédiatement après sa sortie de la face circulaire de la filière. Les pellets résultants sont projetés vers l'extérieur par la force centrifuge dans un anneau d'eau en circulation pour un refroidissement instantané.

D'un point de vue rhéologique, ce bref mécanisme de coupe à entrefer excelle dans le traitement de matériaux avec un indice de fusion (MFI) standard (généralement de 0,5 à 5,0 g/10 min). Il évite intrinsèquement la tension physique continue requise lors de la granulation des brins, ce qui le rend très résistant aux fluctuations mineures de la pression de fusion ou aux perturbations temporaires de la vapeur. Cependant, lors du traitement de matériaux à MFI extrêmement élevé (> 100), tels que des déchets de non-tissés PP ou des rebroyés de moulage par injection mélangés au flux, la résistance à la fusion est trop faible. La courte durée de refroidissement dans l'entrefer provoque l'agglomération ou la « queue » de pastilles adhésives très fluides avant de se solidifier complètement dans le boîtier d'eau.

Pelletisation de brins

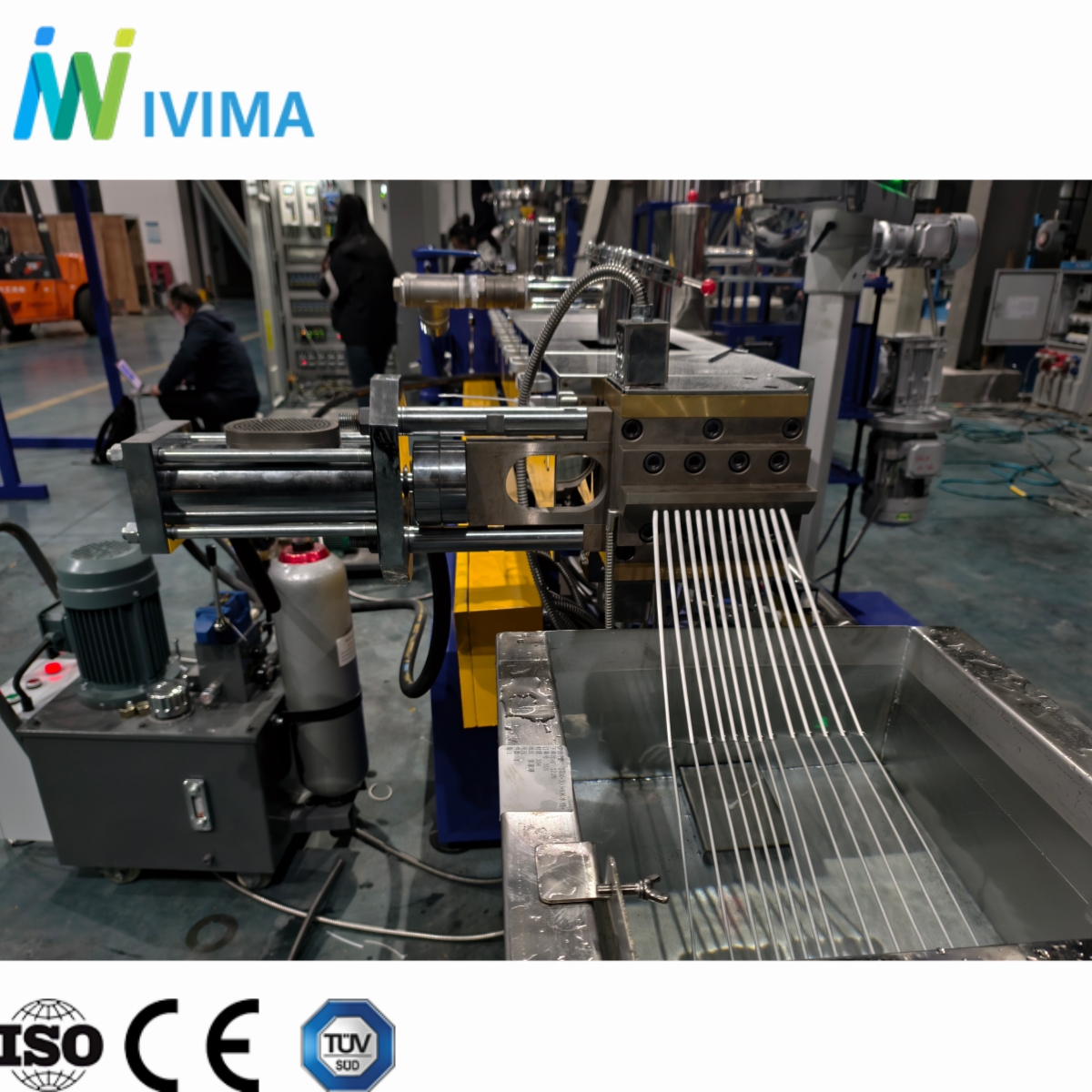

Lors de la granulation de brins, le polymère fondu est extrudé à travers une filière en brins continus parallèles, étiré à travers un long bain de refroidissement par eau, puis cisaillé en granulés cylindriques par un couteau rotatif.

Bien que mécaniquement simple et économiquement accessible, cette méthode se heurte à des limites opérationnelles critiques dans le secteur du recyclage des films. Les torons continus doivent être maintenus sous une contrainte de traction constante . Les micro-impuretés non filtrées, les particules de papier carbonisées ou les bulles de gaz non ventilées créent des points faibles au sein de la matrice polymère. Toute fluctuation mineure de la pression d’extrusion coupe instantanément les brins affaiblis. Les ruptures de torons fréquentes nécessitent une intervention manuelle constante de l'opérateur pour le réenfilage, ce qui réduit considérablement l'automatisation de la ligne et a un impact important sur la stabilité du rendement. Cependant, pour les matériaux à MFI extrêmement élevé, le bain de refroidissement prolongé d'un système de torons est souvent nécessaire pour garantir une solidification appropriée.

Pelletisation sous-marine (UWP)

La granulation sous-marine atteint le plus haut niveau d'automatisation en coupant la matière fondue directement dans une chambre à eau sous pression et à température contrôlée, produisant ainsi des granulés sphériques parfaitement uniformes.

Malgré sa géométrie de sortie supérieure, UWP fonctionne dans des limites techniques extrêmement strictes. Cela nécessite un équilibre thermique absolu de la plaque de filière. Lors du traitement de déchets de film fortement contaminés, les changements fréquents de tamis de filtration provoquent des chutes momentanées de pression de fusion. La réduction du débit en aval qui en résulte élimine la chaleur vitale des trous de la filière, conduisant à un gel catastrophique de la filière où le polymère se solidifie entièrement dans la plaque de filière. De plus, pour résister au débit d'eau à grande vitesse et au frottement intense des pales, les plaques filières UWP nécessitent des revêtements très coûteux en carbure de titane ou en diamant, ce qui rend les coûts de maintenance prohibitifs si les impuretés dures contournent le système de filtration.

Comparaison d'ingénierie multidimensionnelle

Configurations de processus critiques pour le recyclage des films

Au-delà du mécanisme de coupe, l’architecture globale du système s’appuie sur des configurations spécifiques en amont et en milieu de flux pour stabiliser la matière fondue et neutraliser les barrières matérielles physiques. Les configurations d'extrusion standard sont universellement insuffisantes sans les technologies intégrées suivantes.

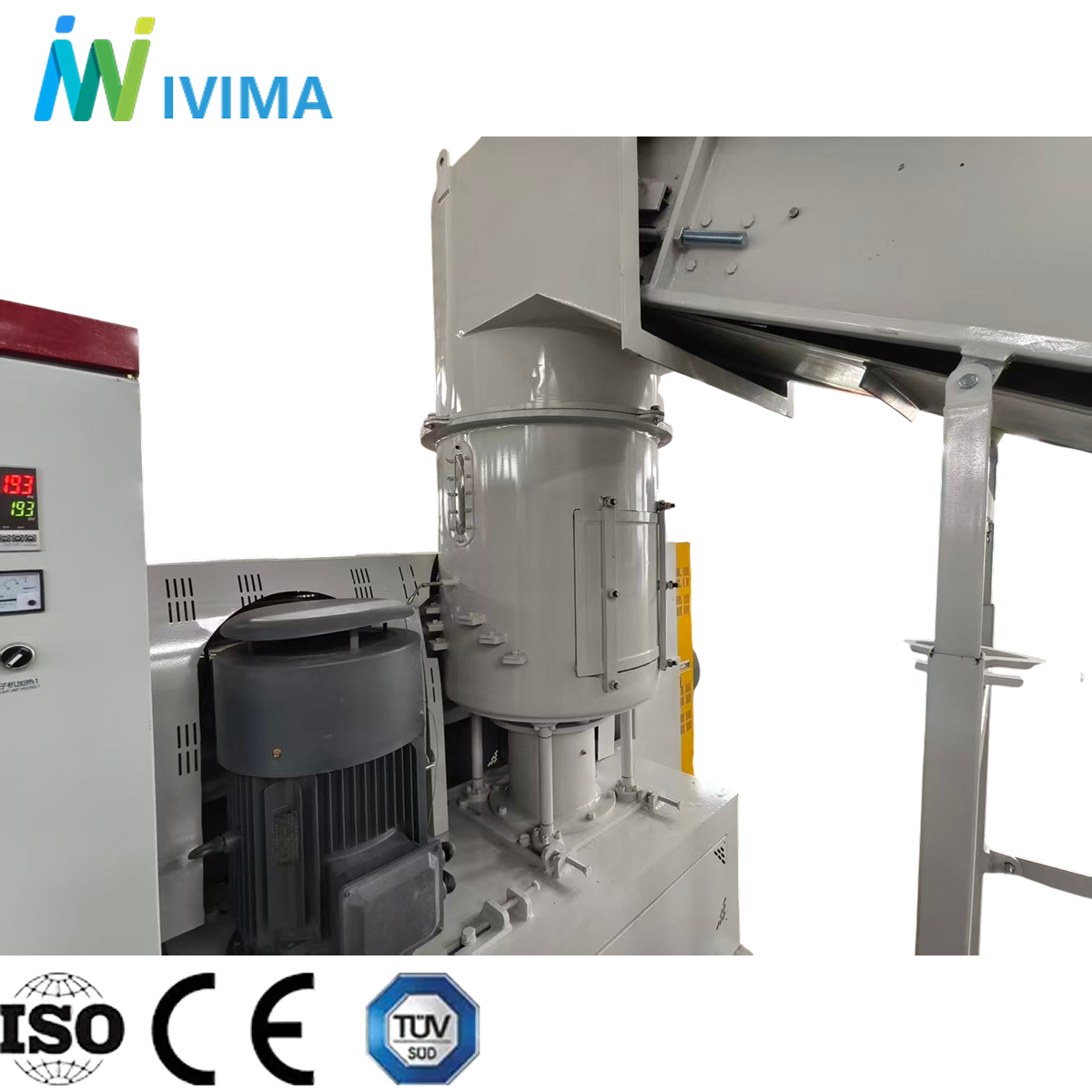

Intégration d'un coupeur-compacteur : Pour résoudre la barrière de densité apparente extrêmement faible, un coupeur-compacteur (ou agglomérateur) doit être intégré directement sur la gorge d'alimentation de l'extrudeuse. Les destructeurs standards ne peuvent pas préparer correctement un film léger. Les lames rotatives à l'intérieur du compacteur génèrent une chaleur de friction intense, coupant et densifiant physiquement le film tout en élevant sa température juste en dessous du point de fusion (par exemple, 100°C - 120°C pour le PE). Cela transforme le 0,02 g/cm⊃3 ; se flocons en un aliment uniforme avec une densité allant jusqu'à 0,3 g/cm⊃3 ;. Le fait de forcer activement le matériau préchauffé dans la vis élimine les pontages, vaporise l'humidité de surface et réduit la consommation d'énergie spécifique de l'extrudeuse principale.

• Rapport L/D étendu pour le contrôle de l'humidité : une teneur élevée en humidité dicte fondamentalement les dimensions physiques de l'architecture d'extrusion. Pour gérer l'expansion volumétrique massive de la vapeur sans perturber la phase de fusion du polymère, le système nécessite une vis d'extrudeuse avec un suffisamment élevé rapport longueur/diamètre (L/D) . Cette longueur étendue fournit l'espace physique nécessaire pour incorporer plusieurs zones de décompression de canaux profonds où les gaz piégés peuvent être extraits de manière agressive.

• Dégazage sous vide multizone : Les films très humides et fortement imprimés nécessitent des zones de vide doubles ou triples. À ces points d’extraction spécifiques, des pompes à anneau liquide hautes performances extraient la vapeur expansée et les COV dégradés. Le maintien de pressions de vide profondes (généralement de 20 à 30 mbar) est crucial. Si le vide est insuffisant, les gaz restent piégés, ce qui entraîne une formation de mousse importante au niveau de la tête de filière et des granulés finaux poreux.

• Filtration laser continue : la filtration par fusion gère la séparation physique des impuretés telles que les résidus de papier et de papier d'aluminium. Alors que les changeurs de tamis hydrauliques standards servent des déchets industriels propres, les films post-consommation aveuglent rapidement les treillis métalliques tissés, provoquant des pics de pression intolérables. Les filtres laser continus utilisent des grattoirs rotatifs qui éliminent constamment les contaminants accumulés sur un tamis en acier trempé, évacuant automatiquement les déchets. En garantissant un chemin d'écoulement dégagé, ces filtres stabilisent la pression de fusion en amont, empêchant directement les variations de débit qui provoquent la rupture des brins ou le gel de la filière UWP.

Limites d’ingénierie et critères de sélection du système

Les décisions d’approvisionnement motivées uniquement par la capacité nominale ou par une préférence subjective pour une technologie haut de gamme entraînent souvent de graves inadéquations opérationnelles. La sélection du système doit être fondée sur des évaluations strictes des limites multidimensionnelles.

• Limites de l'état du matériau : La propreté de la matière première dicte fondamentalement les exigences de filtration, ce qui limite par la suite le mécanisme de coupe viable. Le traitement de films hautement contaminés garantit des fluctuations constantes de pression pendant les cycles de nettoyage du filtre. Les systèmes à anneaux d'eau absorbent efficacement ces fluctuations momentanées grâce à leurs mécanismes de lames à ressort. À l’inverse, le déploiement d’un granulateur sous-marin pour les films contaminés par du papier garantit des temps d’arrêt chroniques dus au gel de la filière, rendant l’investissement contre-productif.

• Adaptation à la demande de capacité : la viabilité économique d'un système n'est pas linéaire par rapport à sa production. Les opérations traitant moins de 300 kg/h de déchets relativement propres peuvent tirer parti du pelletage en brins en raison de ses faibles dépenses en capital. Le niveau de 300 à 1 000 kg/h représente le point idéal en matière d'ingénierie pour les systèmes à anneau d'eau, équilibrant efficacement le coût de l'équipement, la stabilité et un taux de consommation d'énergie de 100 à 150 kWh par tonne. Les systèmes sous-marins n’atteignent une efficacité d’échelle que lorsque la capacité d’une seule ligne dépasse 1 000 kg/h et que la matière première est méticuleusement lavée et homogénéisée.

• Contraintes de rendement théoriques et réelles : une idée fausse critique en matière d'ingénierie concerne les évaluations de capacité. Les fabricants d’équipements testent fréquemment les capacités de production théoriques en utilisant des rebroyés plastiques lourds et rigides. Cependant, dans les environnements de production en direct, le recyclage du film est physiquement entravé par la capacité d'alimentation volumétrique du coupeur-compacteur et la surface disponible du filtre à fusion. Par conséquent, le rendement réel d’une ligne de recyclage de films est généralement inférieur de 20 à 30 % aux valeurs nominales standard dérivées des plastiques rigides. La planification des installations doit tenir compte de cette limitation physique inhérente.

Protocole commun de dépannage de production

Le maintien d’opérations continues d’extrusion et de découpe nécessite un contrôle précis des variables thermiques, mécaniques et rhéologiques. La matrice suivante décrit les pannes courantes du système et les interventions techniques correspondantes pour les lignes de films PP/PE.

Le déploiement réussi d’une ligne continue de granulation de films PP/PE dépend entièrement de la reconnaissance des réalités physiques de la matière première. La conception d'une architecture efficace nécessite d'adapter avec précision les capacités du coupeur-compacteur, des zones de dégazage, de la technologie de filtration et du mécanisme de granulation aux niveaux exacts de contamination et au profil rhéologique du matériau entrant.
