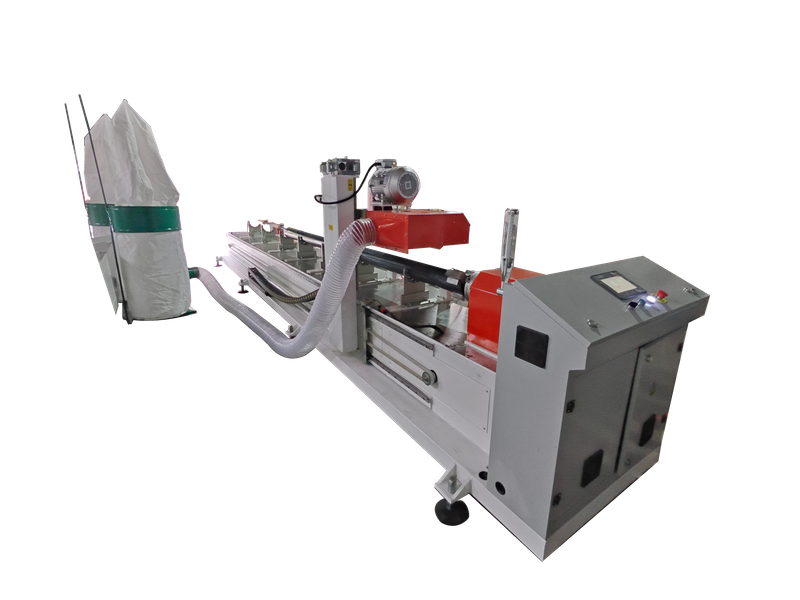

Machine à rainurer les tuyaux en PVC

Présentation du produit

La machine à rainurer les tuyaux en PVC est conçue pour couper des fentes sur les tuyaux en PVC finis après le processus de formage du tuyau principal. En tant qu'unité de traitement auxiliaire, il est utilisé lorsque les tuyaux en PVC standard nécessitent des ouvertures contrôlées pour les fonctions de protection des câbles, d'entrée d'eau ou de drainage. La machine combine l'alimentation, le positionnement, la coupe et la collecte de poussière des tuyaux en un seul flux de travail afin que le traitement des rainures puisse être complété avec un alignement stable le long de la surface du tuyau.

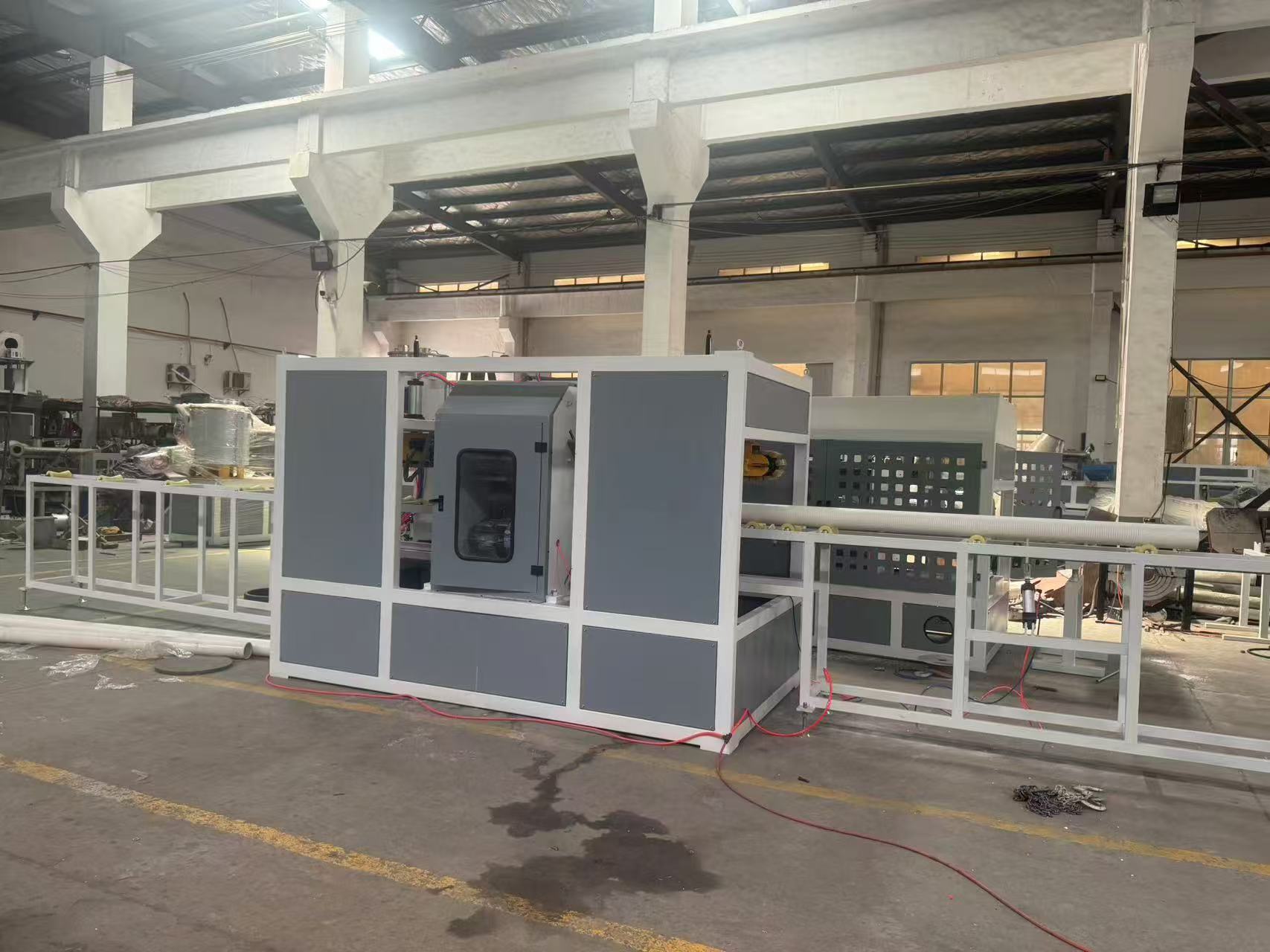

Cette machine est généralement associée aux lignes d'extrusion de tuyaux en PVC ou utilisée comme station de rainurage hors ligne pour les tuyaux finis. Il convient aux travaux dans lesquels la structure finale du tuyau dépend de la configuration des fentes, de la profondeur des fentes, de la direction des rainures ou des ouvertures percées plutôt que de l'extrusion du tuyau uniquement.

Principales fonctionnalités

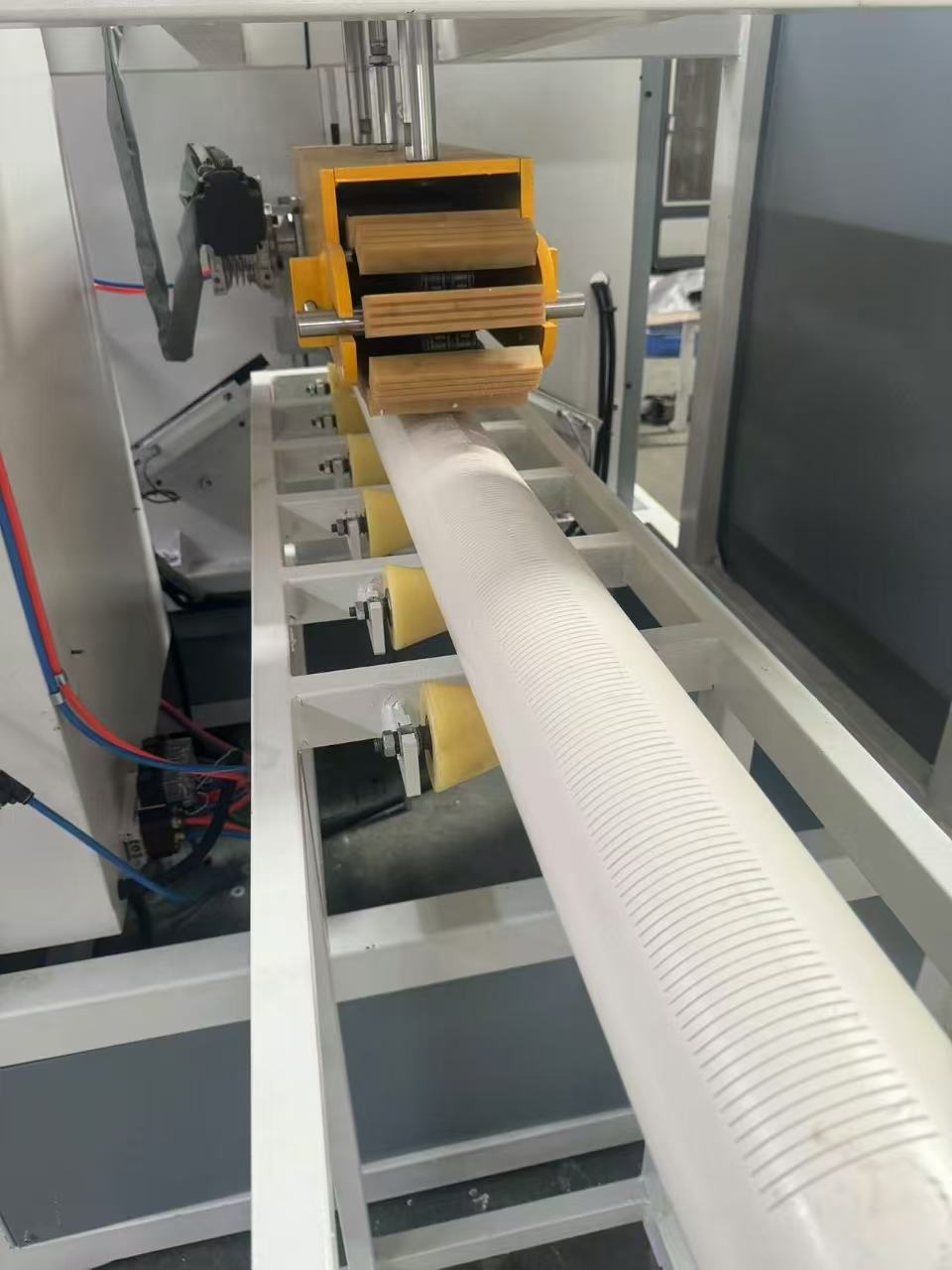

• La structure d'alimentation et de positionnement des tuyaux aide à maintenir la stabilité des tuyaux ronds en PVC pendant la coupe continue des fentes, ce qui est important pour maintenir des rainures droites et uniformément espacées.

• La profondeur de rainure réglable permet à la machine de s'adapter à différentes spécifications de tuyaux et objectifs de traitement sans modifier le flux de travail global de rainurage.

• Le système de fentes peut être configuré pour des trous percés, des rainures horizontales ou des rainures verticales en fonction de la fonction requise du tuyau.

• Un panneau de commande PLC prend en charge le réglage des paramètres reproductibles et permet de réduire les ajustements manuels lors des modifications de spécifications.

• Le dispositif de dépoussiérage élimine la poudre de PVC générée lors de la découpe, contribuant ainsi à maintenir la zone de traitement plus propre lors du fonctionnement continu de l'atelier.

Applications et tuyaux appropriés

Applications typiques

La machine est généralement utilisée dans le post-traitement des tuyaux en PVC utilisés pour :
les systèmes de conduites de câbles souterrains

• projets de drainage municipal

• infrastructure de drainage agricole

• tuyauterie d'ingénierie d'infrastructure

• traitement des tuyaux de puits fendus

Types de tuyaux appropriés

Il convient aux tuyaux finis en PVC qui nécessitent des ouvertures contrôlées le long de la paroi du tuyau. Les produits courants comprennent les tuyaux de drainage qui nécessitent des fentes d'entrée d'eau, les tuyaux de protection de câbles qui nécessitent des dispositions de rainures définies et les tuyaux de puits qui utilisent des structures à fentes pour les fonctions de filtration ou de collecte d'eau.

Composants de base et logique de travail

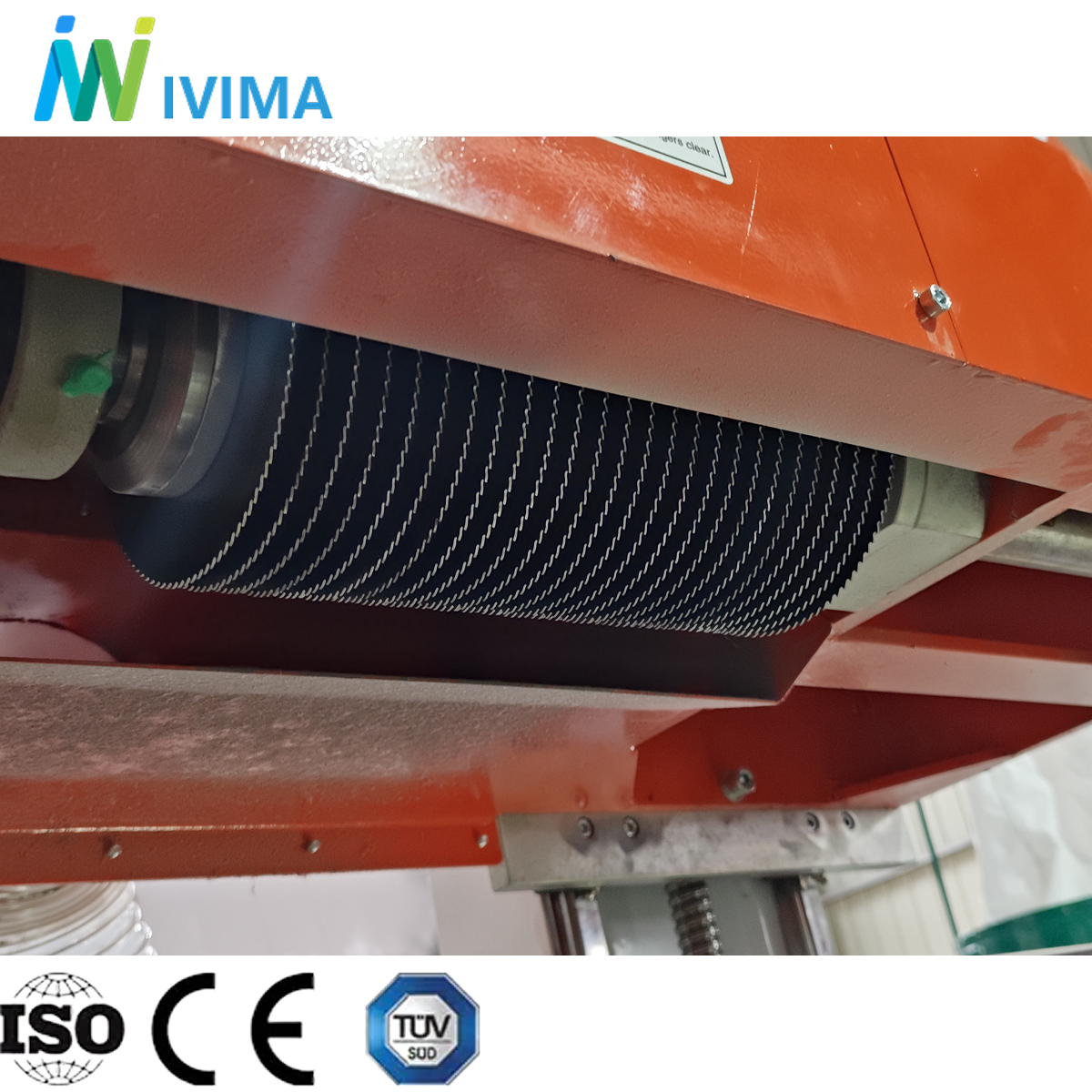

Unité de rainurage

Le groupe de lames à rainurer effectue l'action de coupe principale sur la surface du tuyau. La disposition des lames et la forme des rainures peuvent être adaptées au motif de fente cible, aidant ainsi la machine à gérer différentes configurations de rainures tout en gardant la tâche de coupe concentrée sur le traitement fini des tuyaux en PVC. Une conception d'outil dédiée est également importante pour une incision nette sur le matériau PVC et pour réduire les dommages inutiles en dehors de la zone de la rainure.

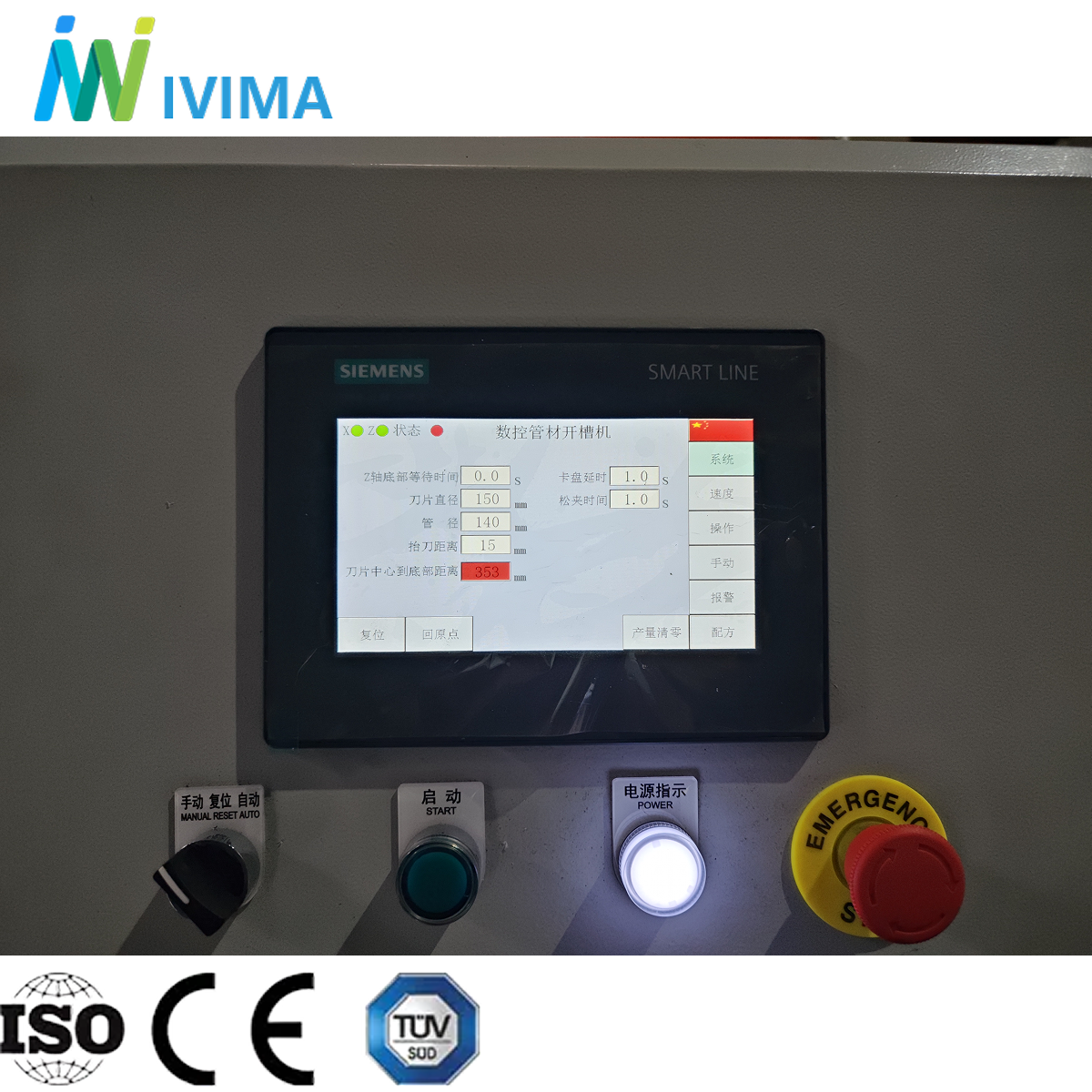

Système de contrôle

Le panneau de commande PLC est utilisé pour gérer les paramètres de fonctionnement et le positionnement des rainures. Ceci est utile lorsque le même modèle de fente doit être répété sur plusieurs tuyaux ou lorsque la machine doit basculer entre différentes spécifications de produit avec moins d'intervention manuelle.

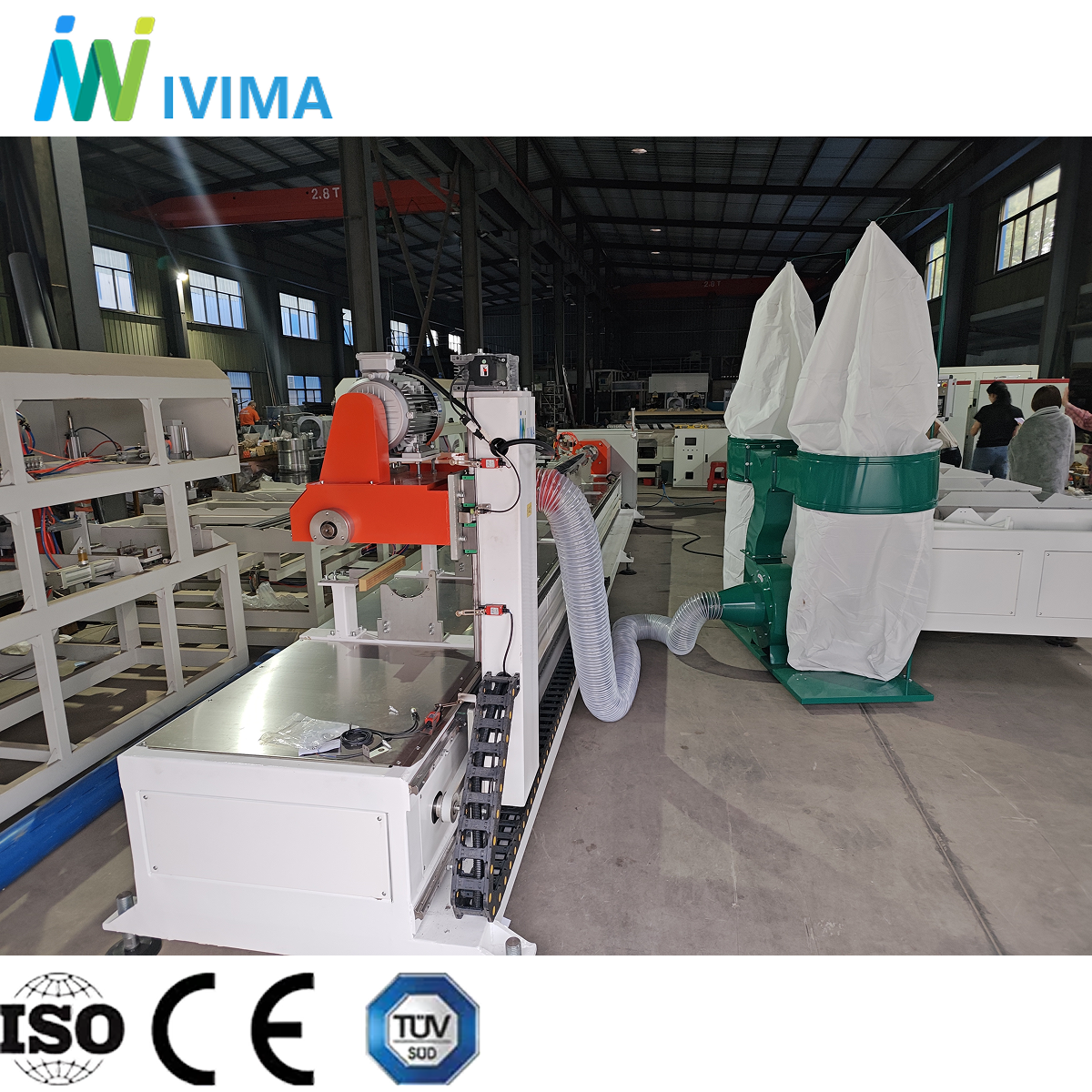

Dispositif de collecte de poussière

Lors du rainurage, de la poudre de PVC est générée autour de la zone de découpe. Le dispositif de dépoussiérage utilise l'aspiration d'un ventilateur pour éliminer ces résidus de la zone de traitement, ce qui permet un fonctionnement plus propre et contribue à réduire l'accumulation de poudre autour de la machine.

Options de personnalisation

La machine peut être configurée en fonction de la plage de diamètres du tuyau, de la longueur du tuyau, de la quantité de rainures, de l'espacement des fentes et de la disposition de coupe. Selon la conception du tuyau fini, il peut être configuré pour des trous percés, des rainures horizontales, des rainures verticales ou des modèles de fentes combinés. La sélection de la configuration doit être basée sur la fonction de tuyau requise et la structure d'ouverture, et pas seulement sur la taille de base du tuyau.
