Выбор экструзионной линии для производства промышленных труб ПВХ: инженерное руководство

Настройка промышленной экструзионной линии для труб из ПВХ — это сложная системная инженерная работа, которая требует пересечения реологии полимеров, термодинамики и механической динамики. Поливинилхлорид (ПВХ) представляет собой высокотермочувствительный аморфный полимер с исключительно узким окном обработки. В отличие от полиолефинов, ПВХ не имеет четко выраженной точки плавления; вместо этого он переходит в вязкое состояние, где он склонен к быстрому термическому разложению. Следовательно, экструдер должен функционировать не просто как расплавитель, а как насос расплава высокого давления с низким сдвиговым усилием, который уравновешивает внутреннее тепло трения с внешними тепловыми поставками.

Основным показателем для оценки технической эффективности системы экструзии ПВХ является удельное потребление энергии (SEC) , измеряемое в Втч/кг. Для современных высокоэффективных линий целевой показатель SEC обычно составляет от 80 до 100 Втч/кг. Достижение такого уровня эффективности требует комплексного подхода к выбору оборудования, при котором состав материала, геометрия шнека, динамика потока матрицы и мощность охлаждения на выходе идеально синхронизированы. В этом руководстве представлена ​​инженерная основа для управления этими переменными, обеспечивающая долгосрочную эксплуатационную стабильность и соответствие размерам.

Определение производственных границ и физических пределов

Техническая конфигурация экструзионной линии начинается с точного определения физических и химических границ конечного продукта. Такие стандарты, как ASTM D1785 для рынка Северной Америки или ISO 1452 и DIN 8062 для международного применения, устанавливают основу для допусков на размеры, толщины стенок и номинального гидростатического давления. Эти требования определяют необходимый размер вакуумной калибровки , количество ступеней охлаждения и необходимый крутящий момент для привода экструзии.

Частой инженерной ошибкой при закупках является стремление создать «универсальную» производственную линию, рассчитанную на слишком широкий диапазон диаметров труб. Например, попытка производить трубы диаметром 20 мм и 315 мм на одном экструдере приводит к серьезной неэффективности работы. При производстве небольших труб на экструдерах большой производительности время пребывания материала внутри цилиндра значительно увеличивается, что приводит к термическому разрушению матрицы ПВХ. И наоборот, высокие скорости линии, необходимые для труб малого диаметра, часто превышают пределы механического реагирования тянущих и режущих устройств, предназначенных для более крупных и тяжелых продуктов. Чтобы поддерживать материал в оптимальной зоне пластификации, производственные линии должны быть предназначены для определенных диапазонов диаметров, обычно разделенных на малые (16–63 мм), средние (75–250 мм) и большие (315–1000 мм+) категории.

Сопоставление конфигурации для конкретного приложения

Конечное применение трубы диктует обязательную конфигурацию оборудования и реологическую логику технологической линии. В следующей таблице приведены соответствия между требованиями приложения и спецификациями оборудования.

Реологическое воздействие составов на фурнитуру

Состав материала в основном определяет механические и термические требования к оборудованию. Жесткий ПВХ (PVC-U) обычно обрабатывается при температуре от 180°C до 200°C. Из-за своей термочувствительности геометрия шнека должна быть спроектирована так, чтобы минимизировать время пребывания, обеспечивая при этом достаточную гомогенизацию. Однако изменения в химическом составе, такие как использование органического олова или кальциево-цинковых стабилизаторов , существенно влияют на коррозионную среду внутри ствола. Органические оловянные стабилизаторы, хотя и обеспечивают превосходную термостабильность, требуют использования высококачественных биметаллических цилиндров и шнеков для предотвращения преждевременного изъязвления и разрушения поверхности.

Хлорированный поливинилхлорид (ХПВХ) представляет собой более сложную задачу переработки. Поскольку содержание хлора достигает 63-69%, вязкость материала значительно выше, чем у стандартного ПВХ-У, что требует температуры обработки от 210°C до 230°C. Повышенная вязкость приводит к сильному сдвиговому нагреву и риску выброса агрессивного газообразного хлористого водорода (HCl). Поэтому экструзионные линии из ХПВХ должны быть оснащены усовершенствованной биметаллической защитой и редукторами с более высоким крутящим моментом, чтобы выдерживать необходимое давление напора без механических повреждений.

Высоконаполненные составы, часто содержащие карбонат кальция (CaCO3) в концентрации, превышающей 100 частей на час, используются для оптимизации материальных затрат в приложениях без давления. Эти составы обладают высокой абразивностью. Чтобы уменьшить износ, экструдеры должны быть оснащены специальной обработкой поверхности, например покрытием из карбида вольфрама High-Velocity Oxygen Fuel (HVOF) на шнеках. В таких рецептах обычно отдают предпочтение параллельным двухшнековым экструдерам, которые обеспечивают увеличенное время пребывания и превосходные возможности диспергирования, необходимые для полной инкапсуляции тяжелой загрузки наполнителя в расплаве полимера.

Сравнительный анализ архитектур экструдеров

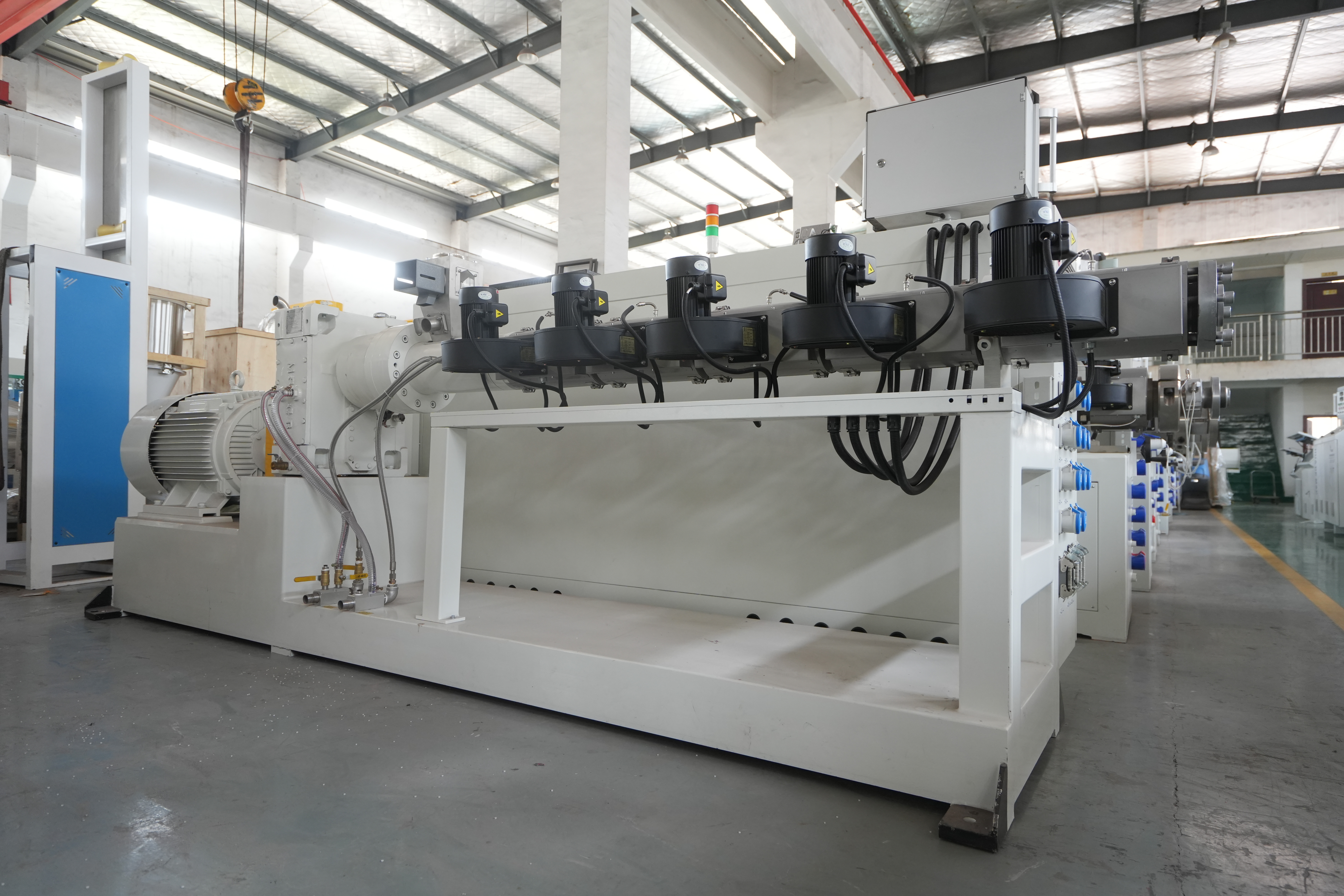

Выбор между конической и параллельной двухшнековой архитектурой является критически важным решением, основанным на предполагаемой производительности, рецептуре материала и экономичном жизненном цикле оборудования. Обе конструкции имеют четкие физические границы, определяющие их пригодность для конкретных промышленных применений.

Для операций, связанных с трубами для питьевой воды или трубопроводами малого диаметра со стандартными рецептурами, конический двухшнековый экструдер предлагает экономичное и реологически «мягкое» решение. Напротив, для крупносерийного промышленного производства или рецептур с высокоабразивными наполнителями параллельный двухшнековый экструдер является предпочтительным выбором из-за его превосходного диспергирования и более длительного механического срока службы в условиях высоких нагрузок.

Термодинамика охлаждения и оптимизация потока штампа

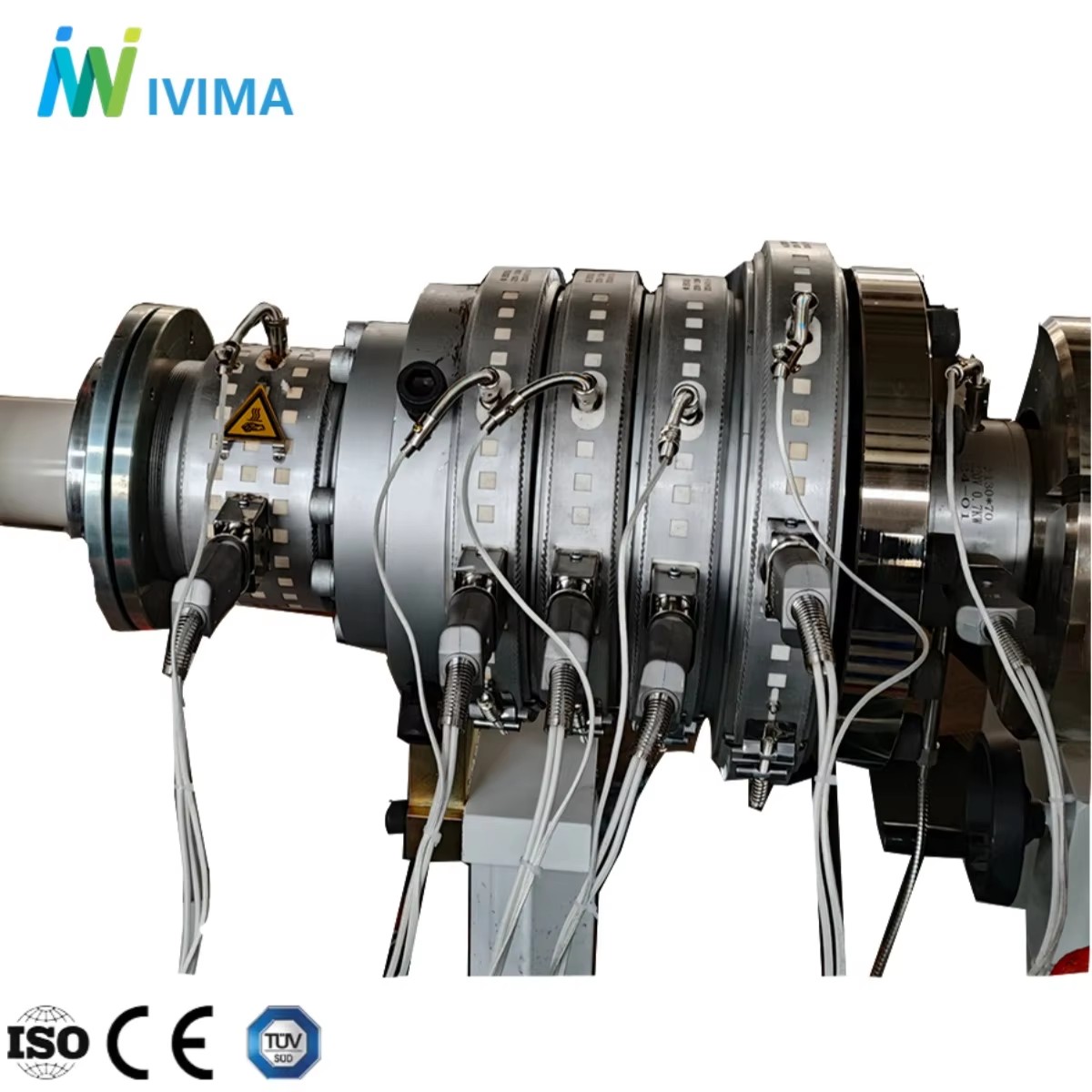

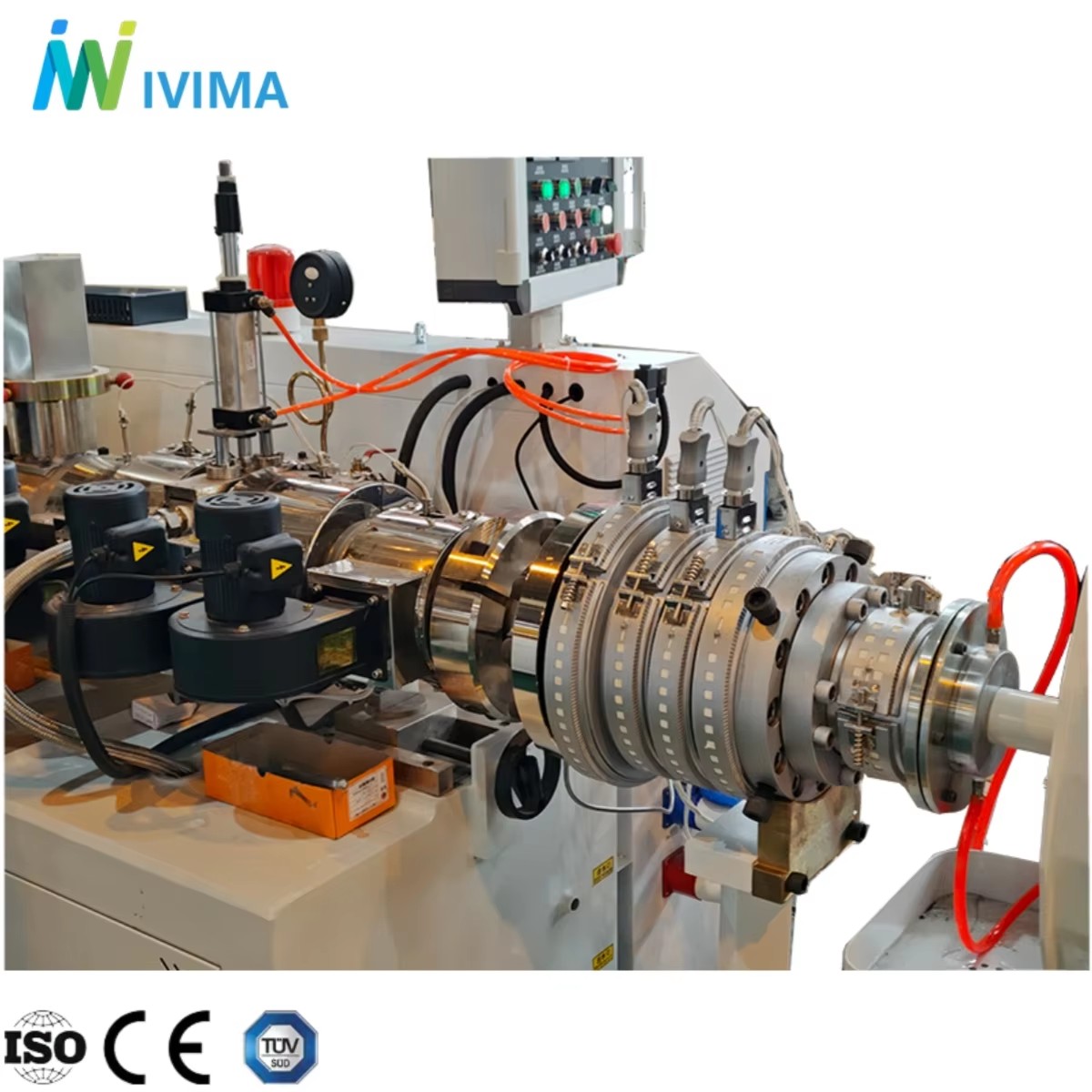

Экструзионная головка является решающим местом раздела, где формируется расплав полимера и устанавливаются внутренние напряжения трубы. Для ПВХ крестовины должны быть тщательно спроектированы с использованием вычислительной гидродинамики (CFD), чтобы гарантировать, что делители потока не создают точки застоя. Любой застой приводит к деградации материала, в результате чего образуются «линии сварного шва», которые действуют как точки разрушения конструкции во время гидростатических испытаний.

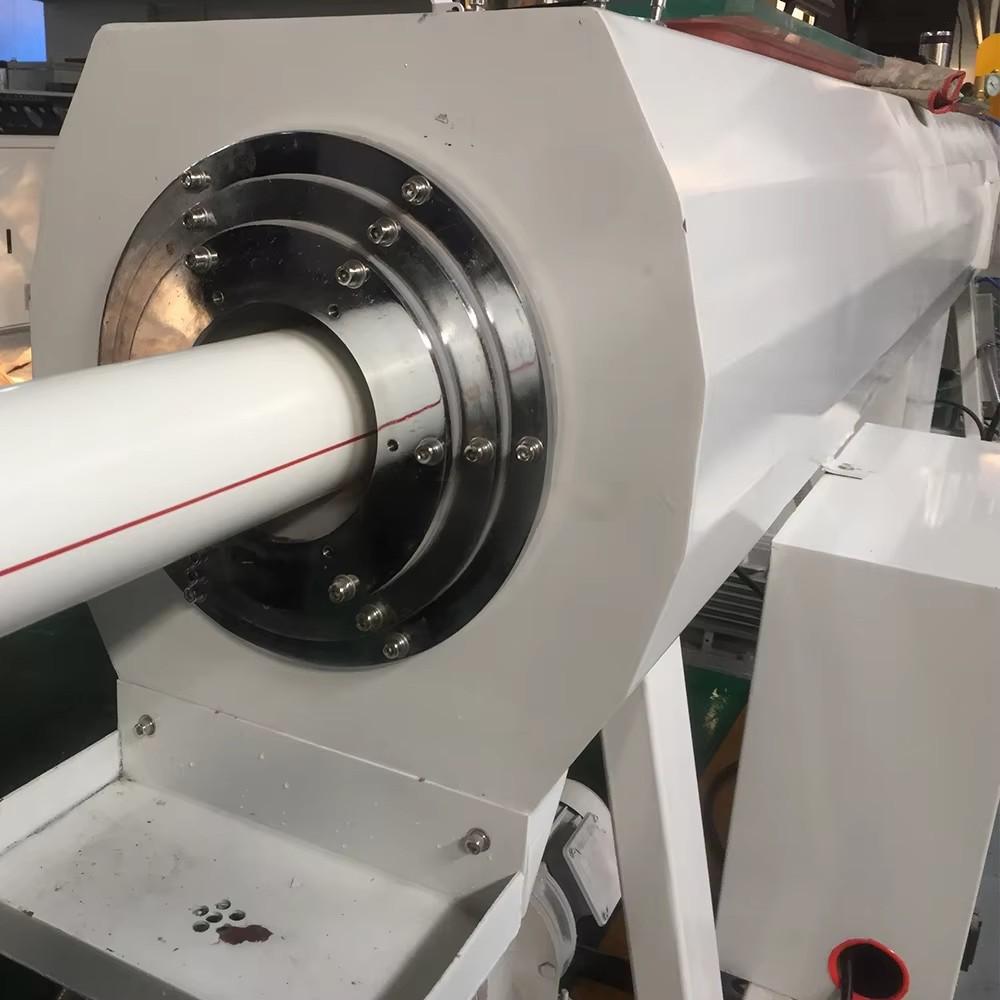

Как только труба выходит из головки, процесс охлаждения определяется логарифмическим спадом температуры поверхности материала по отношению к охлаждающей среде. ПВХ имеет низкую теплопроводность (около 0,2 Вт/м·К), а это означает, что, хотя внешняя поверхность быстро остывает, сердцевина толстостенной трубы остается расплавленной в течение длительного периода времени. Это явление приводит к тепловому провисанию , когда сила тяжести вызывает разрушение расплавленной внутренней массы, что приводит к овальной форме и неоднородной толщине стенок.

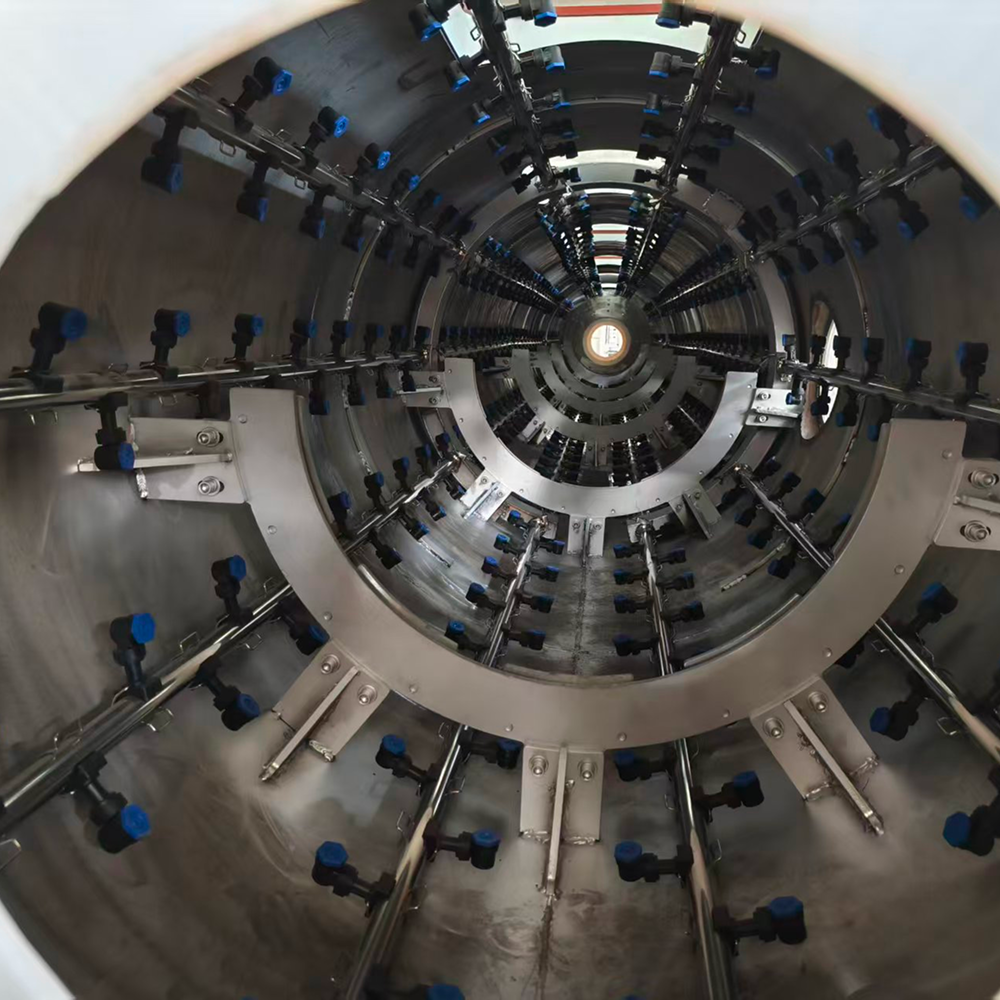

Инженерные решения для толстостенных труб требуют расширенных многоступенчатых систем распылительного охлаждения в сочетании с внутреннего охлаждения труб (IPC) . технологией IPC использует принудительную циркуляцию окружающего воздуха или водяного тумана через внутреннюю полость трубы, обеспечивая одновременный внутренний и внешний отвод тепла. Это предотвращает образование внутренних напряжений и исключает разрушение конструкции на этапе подъема.

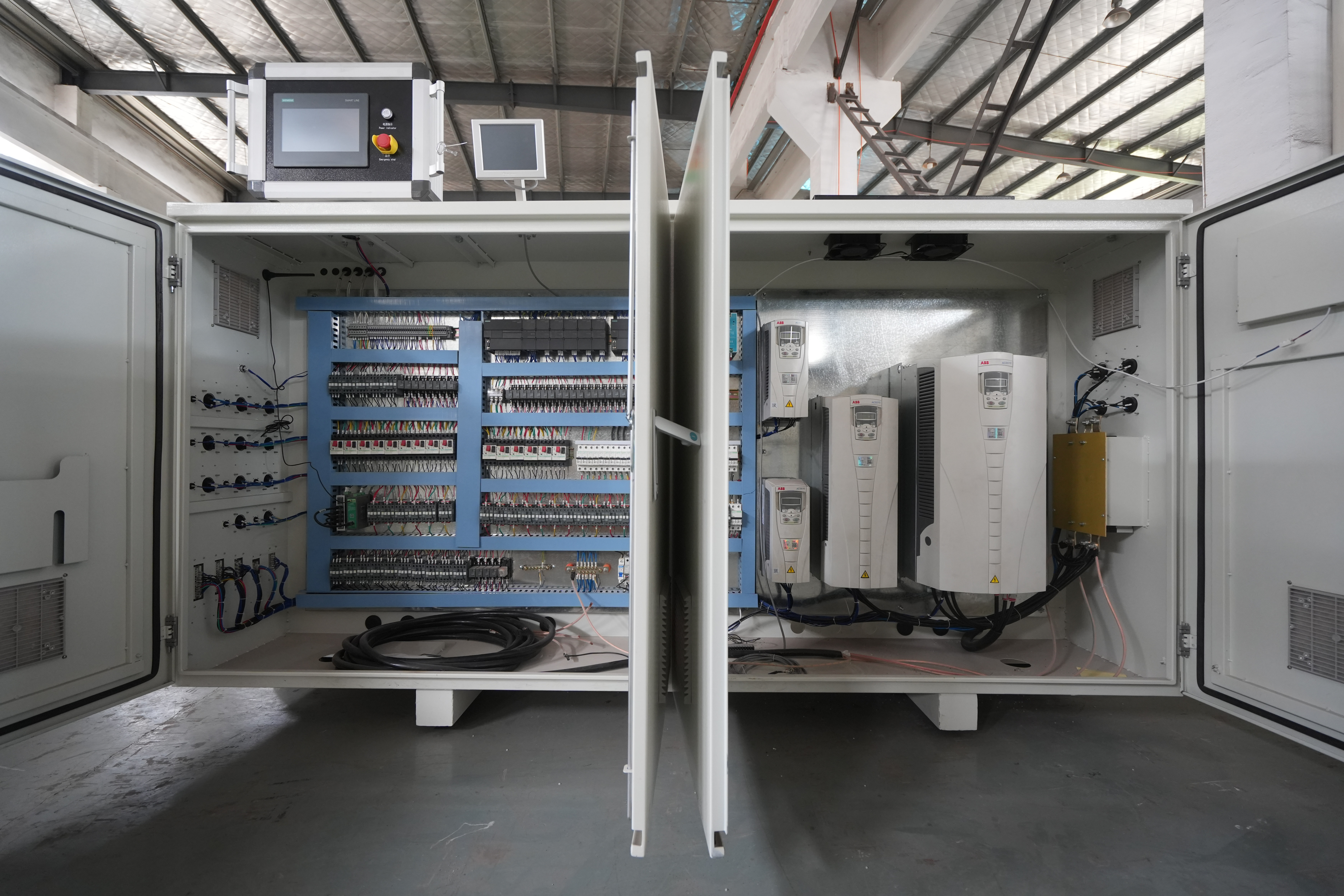

Основная автоматизация и инженерная инфраструктура предприятия

Техническая ценность производственной линии выходит за рамки самого экструдера; он опирается на неврологическую интеграцию системы управления и надежность коммунальных услуг.

• Гравиметрическое дозирование по потере веса: заменяет традиционную объемную подачу путем мониторинга фактического массового расхода. Это позволяет ПЛК синхронизировать скорость шнека со скоростью вытягивания, сокращая отходы сырья на 1–2 % и сохраняя строгие допуски по весу на метр.

• Линейное ультразвуковое измерение: непрерывный контроль толщины стенок на 360 градусов сразу после вакуумного резервуара. Это предоставляет данные, необходимые для управления с обратной связью термоцентрирующими штампами , гарантируя поддержание минимальной толщины стенки без вмешательства оператора.

• Централизованное управление охлаждающей водой: усадка ПВХ и стабильность размеров очень чувствительны к температуре воды. Стабильный температурный диапазон от 15°C до 20°C должен поддерживаться с помощью промышленных охладителей, чтобы предотвратить овальность и внутренние напряжения.

• Компенсация реактивной мощности. Промышленные экструдеры генерируют значительные гармонические искажения. Внедрение компенсации мощности обеспечивает стабильность ПЛК и предотвращает помехи высокоточным датчикам.

Стратегическое избежание распространенных ошибок выбора

Успешные закупки требуют выявления заблуждений, которые отдают приоритет краткосрочным затратам над инженерной логикой. Производители должны оценивать оборудование на основе следующих технических реалий:

• Иллюзия «Максимальной производительности». Оборудование часто оценивается на основе рецептов с низким содержанием наполнителей. Фактическая производственная мощность ограничена объемной плотностью состава и температурными ограничениями охлаждающей инфраструктуры. Линия производительностью 1000 кг/ч может достичь производительности только 60% при обработке рецептов с высоким содержанием CaCO3.

• Гидроудар и вакуумная калибровка. Бюджетным системам охлаждения часто не хватает стабильности вакуума, необходимой для изделий большого диаметра. Непостоянный уровень вакуума приводит к образованию «волнистости» на поверхности трубы, что затрудняет установку раструбов типа Рибера..

• Поддержание соотношения L/D: использование экструдера с недостаточным соотношением L/D для обеспечения высокой производительности вынуждает оператора повышать температуру цилиндра для достижения пластификации, что неизбежно приводит к локализованному горению материала и ухудшению его физических свойств.

Приоритет общесистемной синхронизации — от гравиметрического питателя до автоматизированного раструбного устройства — гарантирует, что экструзионная линия работает с максимальной теоретической эффективностью, сохраняя при этом строгую структурную целостность, необходимую для современных инфраструктурных приложений.
