Во время запуска экструзии труб из ПВХ операторы часто используют тяговую трубу, чтобы провести только что экструдированную трубу через калибровочное и охлаждающее оборудование, прежде чем труба станет жесткой.
Тяговая труба (также называемая ведущей трубой или направляющей трубой) — это временный инструмент, используемый во время запуска экструзии труб из ПВХ для протягивания только что экструдированной трубы через последующее оборудование до тех пор, пока не будут достигнуты стабильные производственные условия.

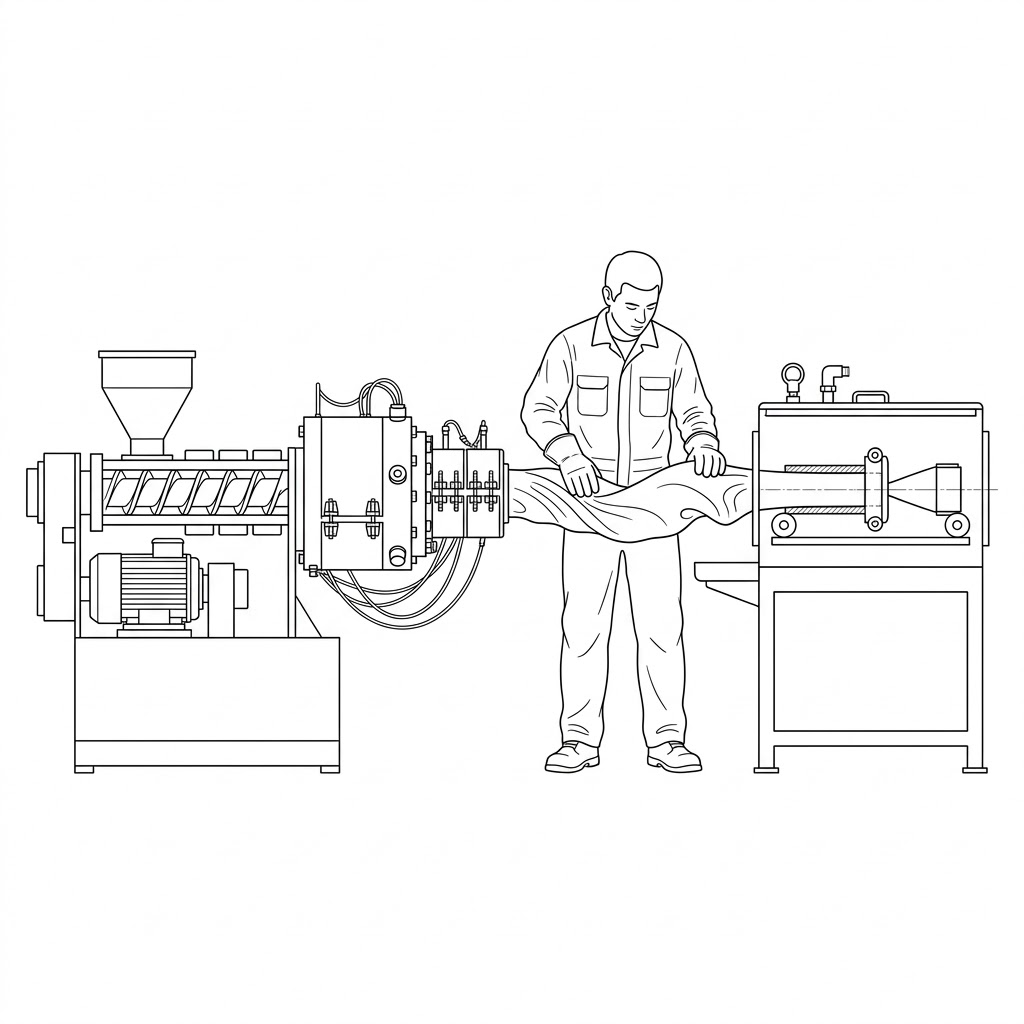

В начале экструзии труба, выходящая из матрицы, остается горячей и относительно мягкой. Без направляющих труба может деформироваться или неправильно войти в калибровочные втулки. Тяговая труба представляет собой жесткую конструкцию, которую может удерживать тяговое устройство, что позволяет трубе безопасно перемещаться по производственной линии.
Во время запуска экструзии труб из ПВХ процесс экструзии начался, но труба еще не стабилизировалась.
В типичном Линия экструзии труб из ПВХ : труба должна пройти через несколько последующих установок, прежде чем можно будет начать стабильное производство.
Эти последующие подразделения обычно включают в себя:
вакуумный калибровочный резервуар
охлаждающие резервуары
тянущая единица
режущее оборудование
Однако труба, выходящая из экструзионной головки, все еще мягкая и не выдерживает тянущих усилий. Поэтому для направления трубы на ранней стадии процесса используется тяговая труба.
Таблица 1 — Типичные проблемы при запуске экструзии труб из ПВХ
| Испытание | Причина | Роль тяговой трубы |
| Труба слишком мягкая после экструзии | Высокая температура и низкая жесткость | Обеспечивает жесткую тянущую структуру. |
| Трудности с вводом калибровочной втулки. | Жесткие допуски в калибровочных инструментах | Направляет трубу в калибровку |
| Нестабильная сила тяги | Труба еще не может сопротивляться вытягиванию | Безопасно передает тяговое усилие |
| Деформация трубы | Неравномерное напряжение во время запуска | Поддерживает выравнивание оборудования |
Использование тяговой трубы помогает экструзионной линии более эффективно достигать стабильных рабочих условий.
Прежде чем начать процесс экструзии, операторы обычно пропускают тяговую трубу через последующее оборудование до тех пор, пока она не достигнет вытяжного устройства.
Когда экструдер начинает производить трубы, горячая труба из ПВХ соединяется с тяговой трубой. Затем тянущее устройство тянет тяговую трубу вперед, постепенно протягивая только что выдавленную трубу через секции калибровки и охлаждения.
Чтобы лучше понять этот процесс, следующее видео демонстрирует, как подготавливается и подсоединяется тяговая труба во время запуска экструзии труб из ПВХ.
На разных производственных линиях могут использоваться несколько разные методы в зависимости от диаметра труб и конфигурации оборудования. Однако цель остается той же: создать временное соединение, достаточно прочное для передачи тягового усилия от тягового устройства.
Т а б л и ц а 2 — Способы соединения тяговых труб
| Метод | Подходящий размер трубы | Основной принцип |
| Механическое крепление | Трубы среднего и большого диаметра | Винты или анкеры крепят трубу к тяговой трубе. |
| Термическое соединение | Трубы большого диаметра | Нагретые поверхности ПВХ частично срастаются между собой. |
| Временное переходное соединение | Трубы малого диаметра | Проволока или простая механическая связь |
При этом методе внутрь тяговой трубы вставляется заглушка или внутренняя опорная конструкция. Крепежи используются для крепления горячей трубы ПВХ к тяговой трубе.
Внутренняя опора распределяет тянущее усилие и помогает предотвратить сбой соединения во время запуска.
ПВХ – термопластичный материал. Когда две нагретые поверхности ПВХ вступают в контакт, ограниченная степень диффузии полимерной цепи . может произойти
Этот эффект позволяет тяговой трубе и горячей трубе из ПВХ образовать временное соединение, способное выдержать тянущее усилие, необходимое во время запуска.
Для труб меньшего диаметра можно использовать более простые соединения, такие как проволочные перемычки или плоские концы труб.
Поскольку требуемая сила тяги относительно невелика, эти простые соединения могут обеспечить достаточную устойчивость во время процесса запуска.
Стабильный запуск процесса экструзии труб из ПВХ помогает сократить отходы материала и повысить общую эффективность производства.
Несколько практических соображений могут повысить надежность запуска:
убедитесь, что тяговая труба совмещена с калибровочной втулкой
убедитесь, что соединение между трубами надежно
следить за трубой при ее входе в секцию охлаждения
Как только труба приобретет достаточную жесткость, тяговую трубу можно снять и продолжить нормальное производство труб методом экструзии.
Каково назначение тяговой трубы при экструзии труб из ПВХ?
Тяговая труба соединяет только что выдавленную трубу с системой отвода во время запуска. Это позволяет трубе пройти через калибровочное и охлаждающее оборудование, прежде чем труба станет достаточно жесткой для стабильного производства.
